Moving Coil Loudspeakers

Baker Loudspeaker (brand); various manufacturers.

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1928
  • Kategorie
  • Lautsprecher, Kopfhörer oder Ohrhörer
  • Radiomuseum.org ID
  • 331432
    • Marke: Fydelitone

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Externes Speisegerät / Netzgerät / Hauptgerät
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: Moving Coil Loudspeakers - Baker Loudspeaker brand;
  • Form
  • Chassis - Einbaugerät
  • Bemerkung

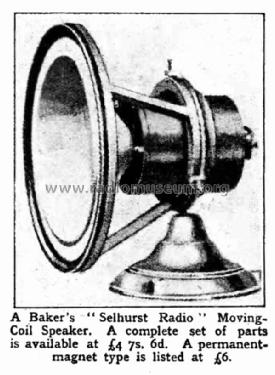

  • The Baker's Selhurst Moving-Coil Speaker was sold in parts, in different configurations.

    Dimensions
    Outside diameter: 5"
    Inside diameter: 4.375" for 6 volt, 4" for high-voltage windings
    Length inside: 4.75"
    Length outside: 5.25"
    Core diameter: various
    Gap width: 5-64" or made to order
    Gap length: 0.375"
    Diaphragm diameter: various
    Diaphragm angle: 90°

    Moving Coil
    Various patterns supplied.
    Centring by a two-thread adjustable suspension.
    Flanged celluloid ring on coil for cone attachment.

    Diaphragm
    Mounted on leather, silk or rubber as required.
    Diameters: 7" to 9" as ordered
    Supported by aluminium frame with securing ring.

  • Literaturnachweis
  • La Radio per Tutti, Italy, January 1928
  • Literatur/Schema (2)
  • Modern Wireless, August 1928
  • Autor
  • Modellseite von Pier Antonio Aluffi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
