510N

510N; Balmet, Ets. J. (ID = 18350) Radio
510N; Balmet, Ets. J. (ID = 55239) Radio 510N; Balmet, Ets. J. (ID = 56712) Radio
510N; Balmet, Ets. J. (ID = 269204) Radio 510N; Balmet, Ets. J. (ID = 269207) Radio
510N; Balmet, Ets. J. (ID = 291468) Radio 510N; Balmet, Ets. J. (ID = 666397) Radio
510N; Balmet, Ets. J. (ID = 666519) Radio 510N; Balmet, Ets. J. (ID = 810402) Radio
510N; Balmet, Ets. J. (ID = 810403) Radio 510N; Balmet, Ets. J. (ID = 810405) Radio
Use red slider bar for more.

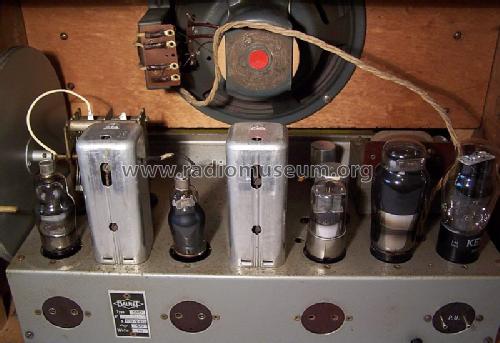

510N; Balmet, Ets. J. (ID = 55239) Radio
Balmet, Ets. J.: 510N [Radio] ID = 55239 933x694
Select picture or schematic to display from thumbnails on the right and click for download.
For model 510N, Balmet, Ets. J. Normand; Douai:
Original finish on cabinet.

Country:  France
Manufacturer / Brand:  Balmet, Ets. J. Normand; Douai
Year: 1949 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH3 EBF2 6Q7 EL3N EM4 80
Main principle Superheterodyne (common); ZF/IF 470 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: 510N - Balmet, Ets. J. Normand; Douai
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 505 x 365 x 300 mm / 19.9 x 14.4 x 11.8 inch
Notes var.BBr.
Price in first year of sale 475.00 SFR
External source of data E. Erb 3-907007-36-0
Circuit diagram reference Die «Thali Schemasammlung» führt das Modell.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Balmet, Ets. J. Normand; Douai
Here you find 12 models, 10 with images and 7 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Balmet, Ets. J.: 510N
Threads: 2 | Posts: 8
Hits: 4042     Replies: 1
Brummkompensation bei elektrodynamischen Lautsprechern
Herbert Odermatt † 26.Nov.05
20.Mar.04
  1 Hallo Radiofreunde

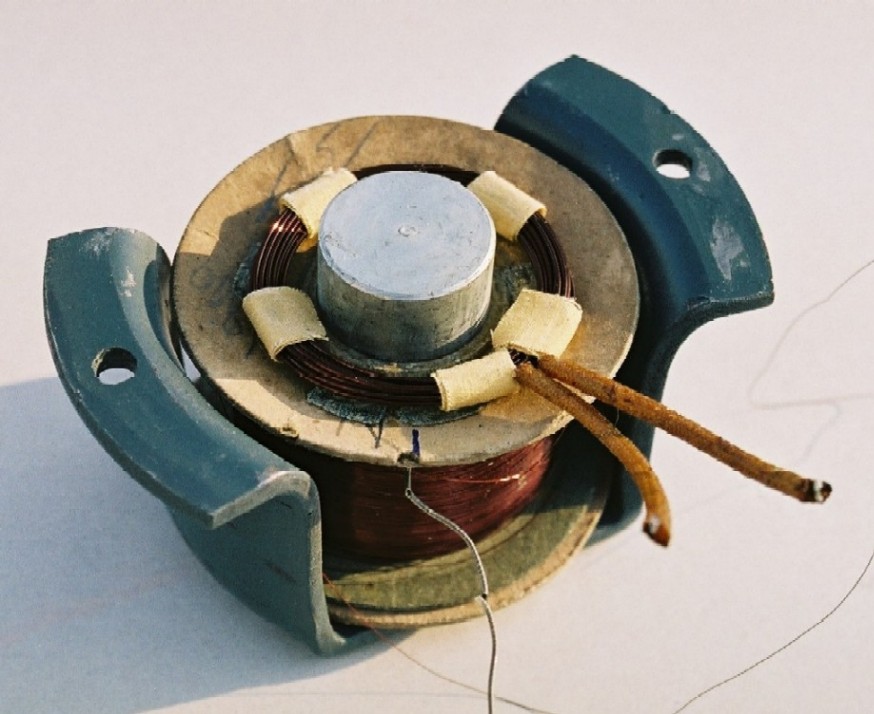

Als Zusatzinfo zum Beitrag der 3.Spule, hier noch Bilder als Ergänzung über den Aufbau des Lautsprechers. Herr H.M. Knoll stellte freundlicherweise die techn. Erläuterung dazu zur Verfügung und bestätigt diese Bauart als US-Patent der Firma Magnavox. Laut seinen Angaben ist diese (mit einzelner Spule unter der Polplatte) eine "luxuriöse" Bauart, da die "billigen Versionen" die Kompens. Wicklung auf der Magnetspule als letzte Lage gewickelt haben.

Herzliche Grüsse, H. Odermatt

PS:
Der Vorgängerartikel zu dieser "Anti-Brumm-Einrichtung" bzw. korrekt "Brummkompensation bei elektrodynamischen Lautsprechern" findet sich hier:
http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=22820

Attachments

Hans M. Knoll
20.Mar.04
  2

Hallo Herr Odermatt, schoen gemacht! Sehr ueberzeugend dargestellt.

Aus meiner Sicht, eine Raritaet!

MfG Hans M. Knoll


Hits: 5499     Replies: 5
Balmet 510 El.dyn. LS mit 3 Spulen, was Besonderes?
Herbert Odermatt † 26.Nov.05
14.Mar.04
  1

Hallo Radiofreunde

Weil die Erreger-Spule des original el. dyn. Lautsprechers unterbrochen ist, demontierte ich vorsichtig das LS-Joch. Dabei ist mir aufgefallen, dass eine 3. Spule (dickerer Draht, wenig Windungen und dadurch sehr niederohmig) lose um die Membran-Konus-Spule angeordnet war. Leider wurden auch diese Drahtenden mal abgelötet. Ich kann nur wage vermuten, was dessen Funktion ist und meine, eine kompetente Antwort könnte von allgem. Interesse sein.

Darum meine Fragen nun an Euch Experten:

- Welche genaue Funktion hat diese 3. Spule?

- Ist das eine Besonderheit im Lautsprecher-Bau? Gibt es Literatur darüber?

- Wird diese Spule etwa in Serie zur Konus-Spule geschaltet?

Für eine Antwort bin ich sehr dankbar und grüsse herzlich. H. Odermatt

Wolfgang Siegmund
14.Mar.04
  2 Hallo Herr Odermatt,

diese dritte Spule habe ich auch in meinem Graetz 156W. Sie liegt in Serie zur
Schwingspule und bewirkt eine Brummkompensation. Als ich sie einmal wegließ,
war das deutlich zu hören.

Beste Grüße
Wolfgang Siegmund
Jacob Roschy
14.Mar.04
  3

Hallo Herr Odermatt,

diese 3. Spule ist eine Anti-Brumm-Spule oder Brummkompensationsspule bei el. dyn. Lautsprechern, um den Netzton, der von der Feldspule induziert wird, zu kompensieren.

Sie wird, wie Sie schon vermutet haben, in Serie zur Konus-Spule geschaltet, und zwar so herum, dass es am wenigsten brummt.

MfG JR

Hans M. Knoll
15.Mar.04
  4

Hallo Herr Odermatt,

hallo Forum.

In das Schaltbild unten habe ich wie zugesagt, zweimal den Messpunkt U (U1 und U2) eingetragen.

In diesem Fall dient die Feldspule als Siebdrossel.

U 1 ist also die jeweilige Gleichspannung am Lade -Elko, die mit einem 3 bis 5 Volt grossen Saegezahn ueberlagert ist.

U2 ist aber wegen des Wechselstromwiderstandes der Feld -Wicklung die als Siebdrossel wirkt, und des Elkos 8uF, der diesen Punkt virtuell an Masse legt, fast frei von Brumm, was ja der Sinn der Schaltung ist.  An U2 liegen daher nur ca 0,5 Volt Brummspannung und die fast sinusfoermig.

Die Feldspule liegt also zwischen 3-5 Volt und 0,5 Volt, sieht also 2,5 bis 4,5 Volt Brumm. Das Magnetfeld wird deshalb nicht nur vom Gleichstrom der durch die Feldspule fliesst erzeugt, sondern auch von einem diesem Gleichstrom ueberlagerten Wechselstrom. Es ist also "moduliert" oder ueberlagert! Die Feldstaerke im Luftspalt wechselt damit im Rythm us der 50Hz ( oder der 100Hz bei Vollweg- Gleichrichtung).

 Der Schwingspule ist das aber egal, ob sich Ihr ( vom Ton ) in der Schwingspule erzeugtes Magnetfeld oder das statische Feld im Magneten, aendert. Sie bewegt sich und damit auch die Membrane! Als Abhilfe (in USA von Magnavox patentiert) wird von der gleichen Feldwicklung, wie bei einem Trafo, eine genau definierte Spannung magnetisch abgenommen und an x_x mit der Schwingspule so in Reihe gelegt, dass die Schwingspule um den gleichen Betrag gegengesteuert wird, wie sie vom verbrummten Feld  ungewollt gesteuert wird.

Und? Bei richtiger Dimensionierung ist Ruhe.



Gruss Hans M. Knoll

Attachments

Herbert Odermatt † 26.Nov.05
20.Mar.04
  5

Hallo Radiofreunde

Vielen Dank den Autoren für die kompetenten Antworten, die eine Eigenart im Lautsprecher-Bau aufgezeigt hat. Sicher sind damit beim Auftauchen dieser Bauart entstehende Fragen bereits beantwortet.

Ich möchte damit diesen Thread schliessen mit dem Hinweis auf den nächsten Forum-Beitrag, (siehe unten) wo u.a. auch Detail-Bilder zu sehen sind.

Herzlich grüsst, H. Odermatt


Anmerkung EE:
Dieser Link führt auf den instruktiven Artikel:
http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=23031

Ernst Erb
29.Dec.07
  6

Die beiden frühen Beiträge sind gegenseitig miteinander verlinkt.
Neu wurde die Frage zu Elektrodynamischer Lautsprecher mit Erregerspule

wieder aufgeworfen. Dieser Beitrag zu Stern 7E81 - hum bucking coil ? verlinkt nach hier, bietet aber auch selbst interessante Zusatzinformationen zur Brummkompensationsspule für Lautsprecher, weshalb ich hier zurück linke.








Balmet, Ets. J.: 510N
End of forum contributions about this model
