Drehspul-Demonstrations-Instrument

• Country
• Germany

• Manufacturer / Brand
• GBD, Gebr. Bässler; Dresden und Radebeul

• Year
• 1960 ??

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 256622

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Wooden case

• from Radiomuseum.org
• Model: Drehspul-Demonstrations-Instrument - GBD, Gebr. Bässler; Dresden

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 340 x 340 x 150 mm / 13.4 x 13.4 x 5.9 inch

• Notes

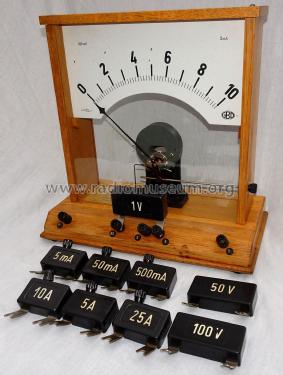

• Großes Drehspulinstrument für Vorführungen im Unterricht. Die Skala ist durchsichtig und kann von hinten betrachtet werden, damit der Vortragende sich den Zuhörern zuwenden kann. Auch eine Durchlichtprojektion der Anzeige ist dadurch möglich.

  Es hat ein Messwerk von 100 mV und 2 mA. Bereichserweiterungen für Strom- und Spannungsmessungen durch je 5 außen anzuklemmende Vor- und Nebenwiderstände. Messbereiche: 1, 10, 50, 100, 500 V;  5, 50, 500 mA, 5, 25 A.

  Durch eine seitliche Stellschraube kann der Zeiger auf Null gestellt oder auch in Mittellage gebracht werden, so dass wechselnde Stromrichtungen angezeigt werden können.

  Die ersten Modelle besaßen noch eine undurchsichtige Skala, die auf beiden Seiten bedruckt war. Außerdem wurden anfangs hufeisenförmige Magnete statt der ringförmigen verwendet.
