• Paese
• Gran Bretagna (Regno Unito)

• Produttore / Marca
• Belmont, London

• Anno
• 1937

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 158684

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 7

• Valvole
• 6L7G 6C5G 6K7G 6Q7G 6G5G 6F6G 5Y3G

• Principio generale
• Supereterodina (in generale); ZF/IF 465 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 190-280 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)

• Materiali
• Mobile in legno

• Radiomuseum.org

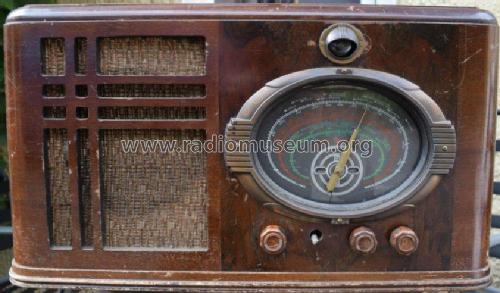

• Modello: 700 - Belmont, London

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 21 x 11.5 x 10.75 inch / 533 x 292 x 273 mm

• Annotazioni
• Magic eye. A similar chassis is fitted to the Belmont 720 and 721 radiograms.

• Prezzo nel primo anno
• 14.00 GBP

• Letteratura / Schemi (1)

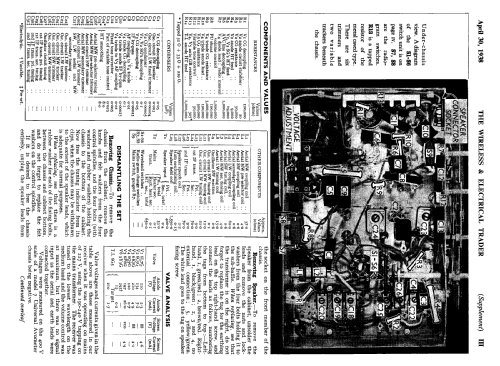

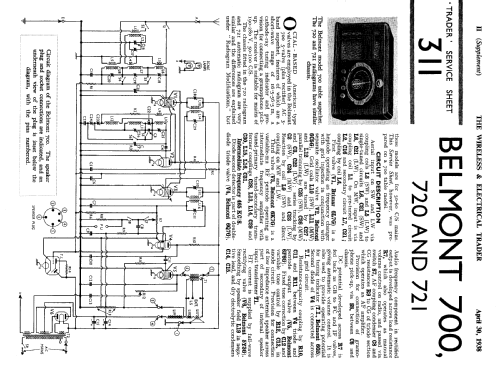

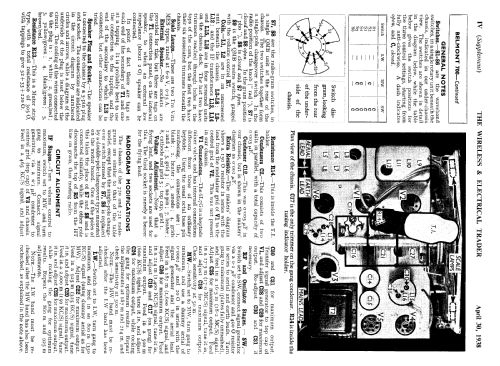

• Trader Service Sheet (suppl. of Wireless & El. Trader, etc.) (311)

• Letteratura / Schemi (2)
• Broadcaster July 1937

• Autore
• Modello inviato da Keith Staines. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 13 modelli, di cui 2 con immagini e 13 con schemi.
