6GW649P

6GW649P; Blaupunkt Ideal, (ID = 225515) Radio 6GW649P; Blaupunkt Ideal, (ID = 225518) Radio
6GW649P; Blaupunkt Ideal, (ID = 225517) Radio 6GW649P; Blaupunkt Ideal, (ID = 225516) Radio
Use red slider bar for more.
6GW649P; Blaupunkt Ideal, (ID = 225515) Radio
Blaupunkt Ideal,: 6GW649P [Radio] ID = 225515 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model 6GW649P, Blaupunkt (Ideal), Berlin, später Hildesheim:

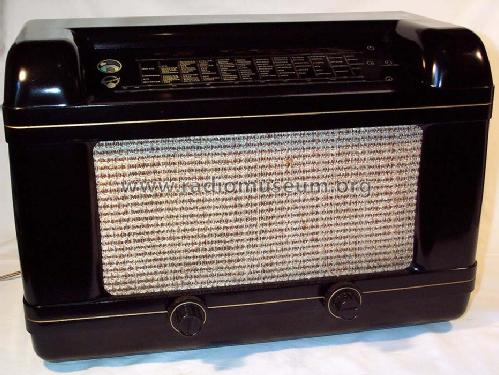

Ansicht von vorne.

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: UCH5 UF5 UF5 UBL3 UM4 UY3
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110, 125, 220, 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: 6GW649P - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 535 x 365 x 265 mm / 21.1 x 14.4 x 10.4 inch
Notes Vorbereitet für den Einbau eines UKW-Vorsatzgerätes, auch Wellenbereichsschalter und Skala für UKW vorbereitet. Eisen-Urdox OSRAM EU1240 eingebaut.
Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.
