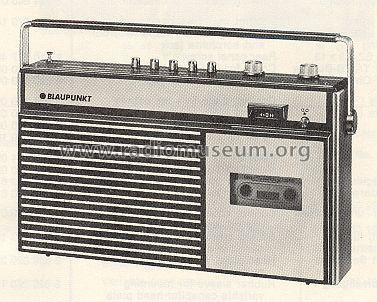

Bongo CR 7.650.850

• Pays
• Allemagne

• Fabricant / Marque
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Année
• 1970–1972

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 892

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Images

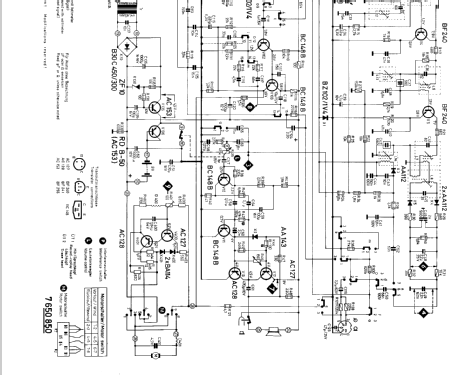

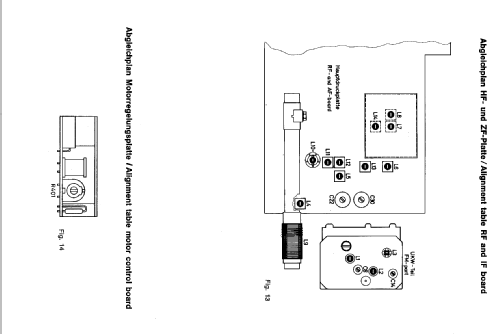

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 17

• Semi-conducteurs

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 6 Circuits MA (AM)     8 Circuits MF (FM)

• Gammes d'ondes
• PO et FM

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Secteur et Piles (tous types). / 220 / 6 × 1,5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 11 cm = 4.3 inch

• Puissance de sortie
• 1 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Bongo CR 7.650.850 - Blaupunkt Ideal, Berlin,

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 327 x 185 x 77 mm / 12.9 x 7.3 x 3 inch

• Remarques
•

• Poids net
• 3.5 kg / 7 lb 11.3 oz (7.709 lb)

• Source
• Handbuch VDRG 1970/1971 / Radiokatalog Band 1, Ernst Erb
