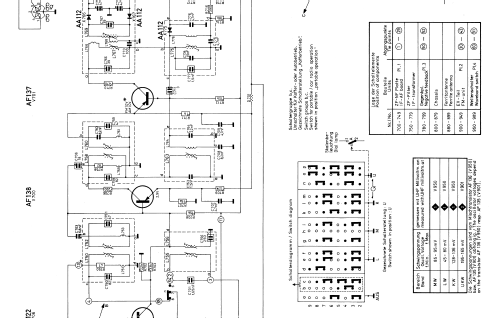

Select picture or schematic to display from thumbnails on the right and click for download.
For model Derby 93700 Serie U ab 280001, Blaupunkt (Ideal), Berlin, später Hildesheim:
Derby 93700 Serie U310829

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF135 AF136 AF138 AF137 AC122 AC122 AC122 AC117 AC117
Main principle Super-Heterodyne (Super in general); ZF/IF 452 or 460/10700 kHz
Tuned circuits 7 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out
from Radiomuseum.org Model: Derby 93700 Serie U [ab 280001] - Blaupunkt Ideal, Berlin,
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 270 x 200 x 88 mm / 10.6 x 7.9 x 3.5 inch
Notes

Betrieb im Auto über Einbauhalterung HV450 93950 gegen Mehrpreis (41,50 DM).

Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Price in first year of sale 198.00 DM
Collectors' prices
Mentioned in -- Original-techn. papers.

Model page created by Bernd Pötzsch. See "Data change" for further contributors.



All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3122 models, 2775 with images and 2116 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Derby 93700 Serie U
Threads: 1 | Posts: 3
Hits: 2246     Replies: 2
blaupunkt: 710M (710 M); Derby
Rolf Leonhardt
07.Feb.08
  1

Guten Tag, vielleicht kann mir jemand helfen diesen Derby einzuordnen. Ich habe nachgeschaut, aber die Drehknöpfe und die Lautsprecherblende passen nirgends so richtig zusammen. Nun möche ich herausfinden, um welches Modell es sich genau handelt. Im Gerät befinden sich  die Nummer: 93.700 und Nr. U310829 neben dem Batteriefach am Gehäuse.

www.dobies.eu:80/blaup/blp1.jpg

www.dobies.eu:80/blaup/blpdetsklaa.jpg

www.dobies.eu:80/blaup/BLP3.jpg

www.dobies.eu/blaup/blpo3.jpg

www.dobies.eu/blaup/blpo4.jpg

Vielen Dank und beste Grüße, Rolf Leonhardt

Wolfgang Bauer
07.Feb.08
  2

Sg. Herr Leonhardt,

Ist das nicht der Blaupunkt Derby 93700 Serie U ?

MfG. WB.

Rolf Leonhardt
07.Feb.08
  3

Hallo Herr Bauer,



vielen Dank! Es dürfte das Gerät sein. Wie ich gesehen habe gibt es noch keine Fotos dazu, da kann ich dann ein wenig dazu beitragen.

Vielen Dank nochmals und einen schönen Abend.

Viele Grüße, Rolf Leonhardt
