Frankfurt Transistor TR ab D 570001; Blaupunkt Ideal, (ID = 1186168) Car Radio
Blaupunkt Ideal,: Frankfurt Transistor TR ab D 570001 [Car Radio] ID = 1186168 932x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Frankfurt Transistor TR ab D 570001, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1960/1961 Category: Car Radio, perhaps also + sound player/recorder
Valves / Tubes 6: ECC85 EF89 ECH81 EBF89 EAA91 ECF83
Semiconductors (the count is only for transistors) 3: TF80/30 TF80/30 TF80/30 E250C50 RL232z RL232z
Main principle Superhet, double/triple conversion; ZF/IF 460/10700/6700 kHz
Tuned circuits 6 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6/12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Frankfurt Transistor TR ab D 570001 - Blaupunkt Ideal, Berlin,
Material Metal case
Shape Chassis only or for «building in»
Notes

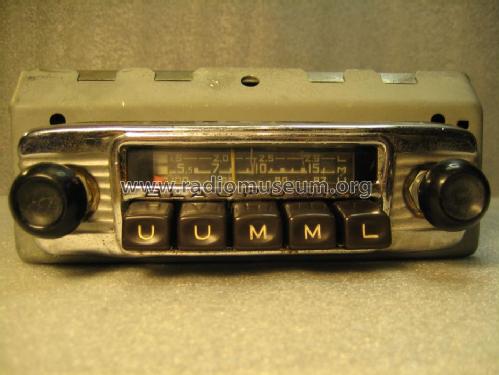

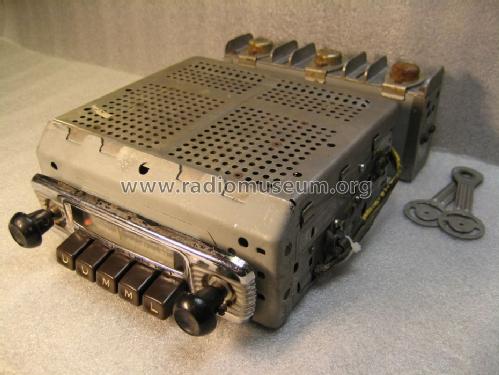

Frankfurt TR ab D 570001 von Blaupunkt ist ein zweiteiliges Autoradio mit fünf Stations-Drucktasten (Omnimat-Wählautomatik) zur Senderspeicherung für die

Empfangsbereiche:
1x LW, 2x MW und 2x UKW.

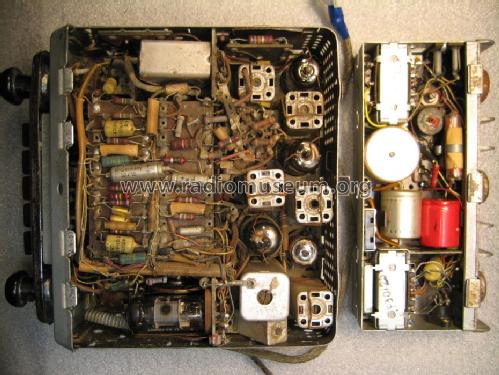

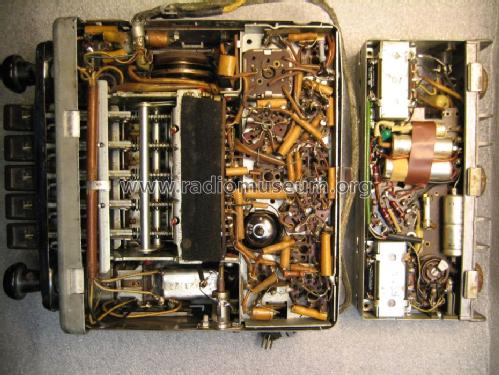

Empfängerteil bestückt mit sechs Röhren - separates transistorisiertes Stromversorgungsteil (Spannungswandler), Selen-Gleichrichter und Tonendstufe mit zwei Transistoren.

Abmessungen:
Empfängerteil: 183 x 82 x 168 mm;
Transistorteil: 183 x 86 x 47 mm.


Net weight (2.2 lb = 1 kg) 3.6 kg / 7 lb 14.9 oz (7.93 lb)
Price in first year of sale 329.00 DM
External source of data Erb

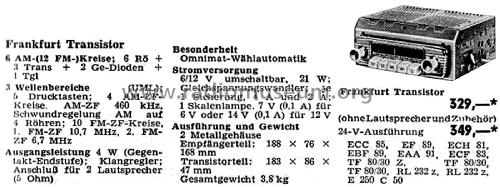

Source of data HdB d.Rdf-& Ferns-GrH 1960/61
Literature/Schematics (1) -- Original-techn. papers.
