Hi-Fi-Musikstudio New-York 7.629.880

Blaupunkt (Ideal), Berlin, später Hildesheim

Data
Forum
Pictures
Collections

  • Year
  • 1969/1970
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 27630
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

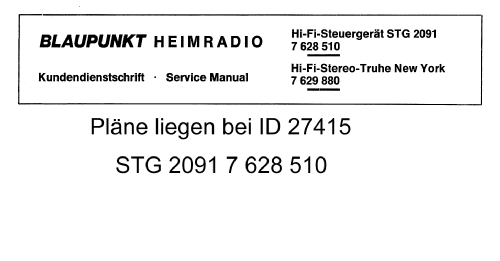

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 37
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     13 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Hi-Fi-Musikstudio New-York 7.629.880 - Blaupunkt Ideal, Berlin,
  • Shape

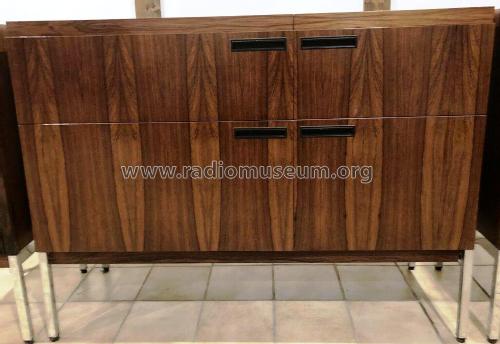

  • Console with Push Buttons.
  • Dimensions (WHD)
  • 1045 x 790 x 385 mm / 41.1 x 31.1 x 15.2 inch
  • Notes

  • Rundfunk-Chassis = 7.628.180, Vollstereo, NF-Verstärker mit zwei Endstufen je 22 W (Sinus). Siehe Blaupunkt STG 2091 7.628.510

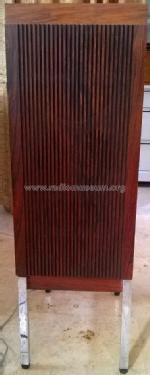

    Zwei Lautsprecherboxen LAB303 (260x790x385 mm, 16,5 kg) mit je 4 LS im Lieferumfang.
    Phono-Chassis = PE 2010 mit zusätzlichem Entzerrer-Vorverstärker TV212

    Gesamtgewicht der Komplettanlage ca. 83 kg

  • Net weight (2.2 lb = 1 kg)
  • 50 kg / 110 lb 2.1 oz (110.132 lb)
  • External source of data
  • erb

 Collections | Museums | Literature

Collections

The model Hi-Fi-Musikstudio New-York is part of the collections of the following members.

 Forum

Forum contributions about this model: Blaupunkt Ideal,: Hi-Fi-Musikstudio New-York 7.629.880

Threads: 1 | Posts: 2

Werte Sammlerkollegen,

die nachfolgende Fragestellung bezieht sich auf die Chassis in der Musiktruhe New York von Blaupunkt aus den Jahrgängen 1968/69, sowie 70/71 und 71/72.

Im ersteren Modell ist als Plattenspieler ein PE 34, in den beiden letzteren ein Plattenwechsler PE 2010 angegeben.

Diese Plattenspieler/-wechsler wurden von PE standardmäßig mit dem TA-System Pickering AC2 ausgestattet, also einem MM-System, das einen Vorverstärker für die Entzerrung nach RIAA benötigt.

Die eingesetzten Radiochassis 7.628.180 z.B. sind jedoch nicht damit ausgerüstet.

Wie passt das zusammen?

Mit freundlichen Grüßen

Florian Henkel

P.S. mit dem Chassis 7.629.850 hatte Blaupunkt ein bauähnliches Chassis mit RIAA-VV im Programm (verbaut in Blaupunkt Arizona de luxe).

Florian Henkel, 06.Apr.22

Weitere Posts (2) zu diesem Thema.
