Lido K51A

Lido K51A; Blaupunkt Ideal, (ID = 314959) Radio

Lido K51A; Blaupunkt Ideal, (ID = 314960) Radio

Lido K51A; Blaupunkt Ideal, (ID = 314963) Radio

Lido K51A; Blaupunkt Ideal, (ID = 314965) Radio

Lido K51A; Blaupunkt Ideal, (ID = 314966) Radio

Lido K51A; Blaupunkt Ideal, (ID = 11372) Radio
Lido K51A; Blaupunkt Ideal, (ID = 1659731) Radio Lido K51A; Blaupunkt Ideal, (ID = 272170) Radio
Lido K51A; Blaupunkt Ideal, (ID = 272172) Radio Lido K51A; Blaupunkt Ideal, (ID = 272171) Radio
Lido K51A; Blaupunkt Ideal, (ID = 136) Radio Lido K51A; Blaupunkt Ideal, (ID = 515476) Radio
Lido K51A; Blaupunkt Ideal, (ID = 595994) Radio Lido K51A; Blaupunkt Ideal, (ID = 595996) Radio
Lido K51A; Blaupunkt Ideal, (ID = 595997) Radio Lido K51A; Blaupunkt Ideal, (ID = 1016035) Radio
Use red slider bar for more.
Lido K51A; Blaupunkt Ideal, (ID = 1659731) Radio
Blaupunkt Ideal,: Lido K51A [Radio] ID = 1659731 933x818
Select picture or schematic to display from thumbnails on the right and click for download.
For model Lido K51A, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner

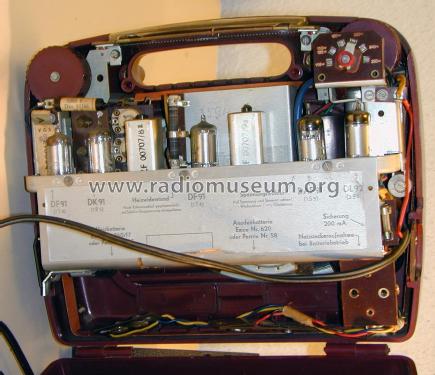

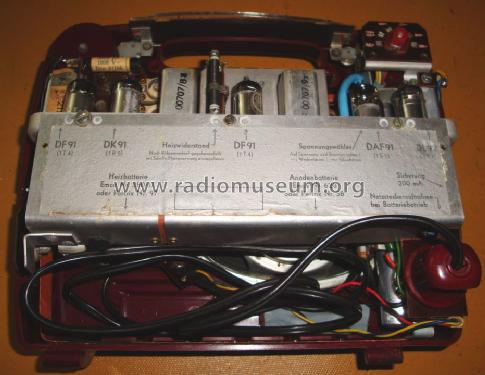

Valves / Tubes 5: DF91 DK91 DF91 DAF91 DL92 Tr.Gl.=Metal-rectif.
Main principle Superhet with RF-stage; ZF/IF 473 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Line / Batteries (any type) / AC/DC 110-220 / 9 & 75 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Lido K51A - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 275 x 230 x 110 mm / 10.8 x 9.1 x 4.3 inch
Notes Achtung: Selen-Gleichrichter ist in beiden Schaltbildern verkehrt gepolt gezeichnet!
Alternative Röhrenbestückung: 1T4, 1R5, 1T4, 1S5, 3S4.
Eingebaute Rahmenantenne; Vorrichtung zur Anbringung eines Trageriemens.
Net weight (2.2 lb = 1 kg) 2.3 kg / 5 lb 1.1 oz (5.066 lb)
Price in first year of sale 243.00 DM
Collectors' prices
Source of data Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 2
Mentioned in Funkschau (5105)

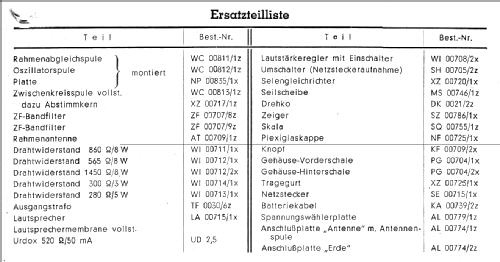

Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
