NS670A

NS670A; Blaupunkt; ¿dónde? - (ID = 2597756) Radio NS670A; Blaupunkt; ¿dónde? - (ID = 2597753) Radio
NS670A; Blaupunkt; ¿dónde? - (ID = 2593657) Radio NS670A; Blaupunkt; ¿dónde? - (ID = 2593650) Radio
NS670A; Blaupunkt; ¿dónde? - (ID = 2593656) Radio NS670A; Blaupunkt; ¿dónde? - (ID = 2597747) Radio
NS670A; Blaupunkt; ¿dónde? - (ID = 2597749) Radio NS670A; Blaupunkt; ¿dónde? - (ID = 2597750) Radio
NS670A; Blaupunkt; ¿dónde? - (ID = 2597751) Radio NS670A; Blaupunkt; ¿dónde? - (ID = 2598709) Radio
Use red slider bar for more.
NS670A; Blaupunkt; ¿dónde? - (ID = 2597756) Radio
Blaupunkt; ¿dónde? -: NS670A [Radio] ID = 2597756 1400x742
Select picture or schematic to display from thumbnails on the right and click for download.
For model NS670A, Blaupunkt; (¿dónde? - where?)

Country:  Spain
Manufacturer / Brand:  Blaupunkt; (¿dónde? - where?)
Year: 1950 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH3 EF9 EBC3 EL3N EM4 AZ1
schematic requested
Main principle Superheterodyne (common)
Wave bands Broadcast plus 2 Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: NS670A - Blaupunkt; ¿dónde? - where?
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 510 x 260 x 200 mm / 20.1 x 10.2 x 7.9 inch
Notes

Wellenbereiche:

  • MW 185 - 580 m
  • KW 1 33.3 - 90 m
  • KW 2 13.64 - 35.3 m

Das Blaupunkt-Modell NS670A wurde in Spanien hergestellt. Skala ist jedoch im MW-Bereich neben spanischen Stationen mit Sendenamen für den deutschen Empfangsraum bedruckt: NWDR, RIAS Berlin, AFN, BFN usw. Sie entspricht dem Stand des Kopenhagener Wellenplans.

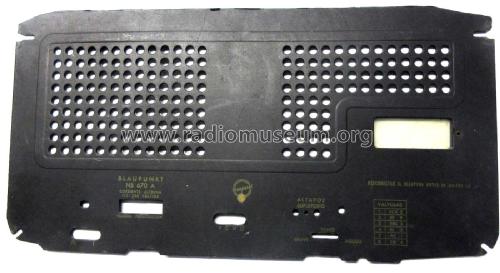

Der Netzspannungswähler hat zwar eine Position für 220 V, diese ist aber ab Herstellung nicht beschaltet. Die Rückwand ist dagegen mit 110-240 V als Spannungsangabe bedruckt.

Model page created by Richard Winter. See "Data change" for further contributors.
