Ravensburg SQM48 Stereo Cassette Receiver 7.647.851.010

• Land
• Deutschland / Germany

• Hersteller / Marke
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Jahr
• 1988 ?

• Kategorie
• Autoradio, evtl. kombiniert mit Tonspeichergerät

• Radiomuseum.org ID
• 330704

• • anderer Name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Marke: Rotstern

• Bilder
• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• Halbleiter vorhanden.

• Halbleiter

• Hauptprinzip
• PLL, Phase-locked loop (Phasenregelschleife)

• Wellenbereiche
• Mittelwelle und UKW (FM).

• Spezialitäten
• Kassetten-Recorder oder -Spieler

• Betriebsart / Volt
• AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 12 Volt

• Lautsprecher
• - Dieses Modell benötigt externe(n) Lautsprecher.

• Belastbarkeit / Leistung
• 28 W (sinus/unverzerrt)

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: Ravensburg SQM48 Stereo Cassette Receiver 7.647.851.010 - Blaupunkt Ideal, Berlin,

• Form
• Chassis - Einbaugerät

• Abmessungen (BHT)
• 187 x 59 x 188 mm / 7.4 x 2.3 x 7.4 inch

• Bemerkung

• Blaupunkt Ravensburg SQM48 ist ein UKW/MW Autoradio mit Cassettenlaufwerk. Je 5 Stationsspeicher für MW und UKW. ARI Verkehrsfunk. Suchlauf und Handabstimmung. Getrennte Höhen- und Tiefenregelung.

  Cassettenteil mit rastbarem Vor- und Rücklauf.

  4 Lautsprecher-Ausgänge, Ausgangsleistung 2x 15 W oder 4x 7 W.

• Nettogewicht
• 1.4 kg / 3 lb 1.3 oz (3.084 lb)

• Literaturnachweis

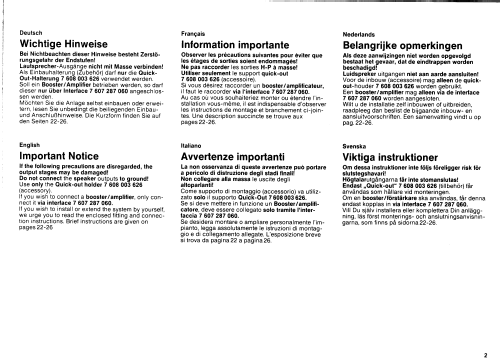

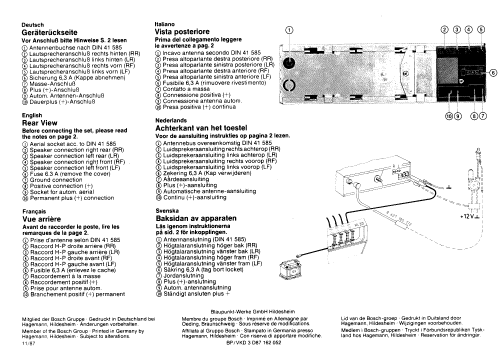

• - - Manufacturers Literature (Bedienungsanleitung zum Ravensburg SQM48)

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Thomas Häußler angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
