Rio 7.650.722; Blaupunkt Ideal, (ID = 653649) Radio
Blaupunkt Ideal,: Rio 7.650.722 [Radio] ID = 653649 933x587

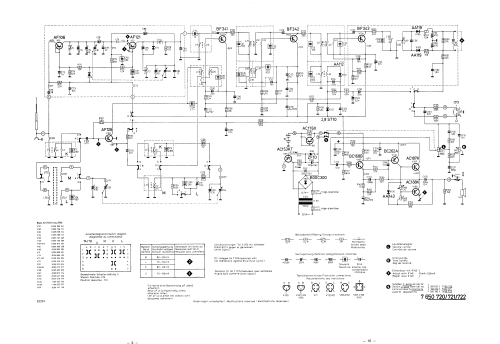

Select picture or schematic to display from thumbnails on the right and click for download.
For model Rio 7.650.722, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1971/1972 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 12:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220 / 6 × 1,5; 2 × 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Rio 7.650.722 - Blaupunkt Ideal, Berlin,
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 295 x 168 x 74 mm / 11.6 x 6.6 x 2.9 inch
Notes Bei Netzbetrieb beträgt die Ausgangsleistung 2 W. Automatische Regenerierung der Batterien bei Netzbetrieb.
Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
External source of data Erb
Source of data Handbuch VDRG 1971/1972


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3229 models, 2899 with images and 2215 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Rio 7.650.722
Threads: 2 | Posts: 3
Hits: 1408     Replies: 0
blaupunkt: 7.650.722 ; Rio
Karlheinz Fischer
03.Oct.11
  1

Demontage Chassi:►

- 3 Drehknöpfe oben abziehen und die vier Schrauben der Skalenscheibe entfernen.

- darunter sind seitlich einmal zwei und und gegenüber eine Schraube zu entfernen

- das Gehäuse kann nun nach oben abgezogen werden

mfG

K.H.Fischer


Hits: 1889     Replies: 1
blaupunkt: Blaupunkt Rio 7.650.722
Ottmar Rollmann
31.Jul.09
  1

Hallo zusammen,

hat jemand vielleicht einen Seillaufplan oder ein entsprechendes Foto?

Mit besten Grüßen, O.R.

Seillaufplan wurde von mir zum Modell geladen.
Wolfgang Bauer

Ottmar Rollmann
31.Jul.09
  2

Vielen Dank an Herrn Wolfgang Bauer für die schnelle Hilfe.

Mit besten Grüßen, O.R.
