• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1967/1968

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 169133

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• AF106 AF126 AF121 AF201 AF201 AF201 BC108 AC151 AC187 AC188

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 7 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Power type and voltage
• Batteries / addl. power jack / 9; 2 x 4,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

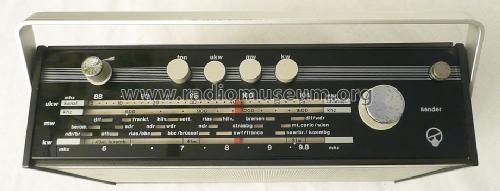

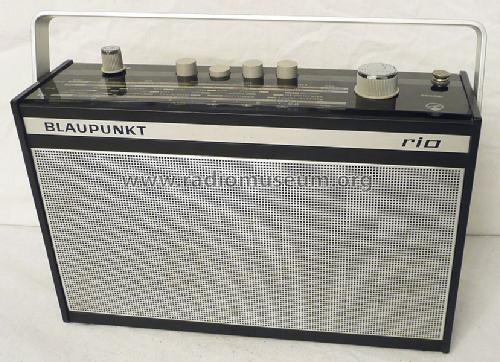

• Model: Rio 7658240 - Blaupunkt Ideal, Berlin,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 260 x 194 x 70 mm / 10.2 x 7.6 x 2.8 inch

• Notes
• Betrieb nur mit 9V Netzteil oder 2x 4,5V Batterie möglich.
  Die Höhe von 194mm bezieht sich auf das Gerät mit hochgeklapptem Bügel.
  Die ausgezogene Antenne ist 71,5cm lang.
  Gerät ist technisch identisch zu Blaupunkt Lido K 7658220,
  Unterschied: dunkle Knöpfe, helle Skala.

• Net weight (2.2 lb = 1 kg)
• 1.570 kg / 3 lb 7.3 oz (3.458 lb)

• Source of data
• - - Data from my own collection

• Author
• Model page created by Guido Höh. See "Data change" for further contributors.
