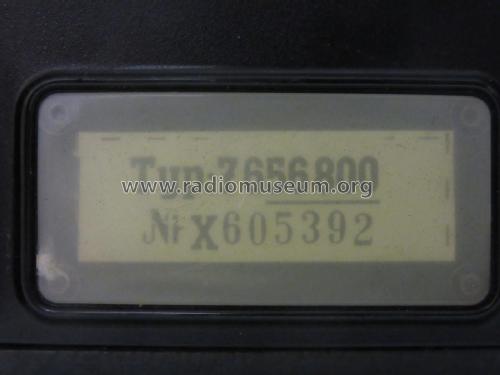

Riviera Omnimat 7.656.800 PVC mit Metallfront, ab X 600001

• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1966–1968

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 855

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Picture

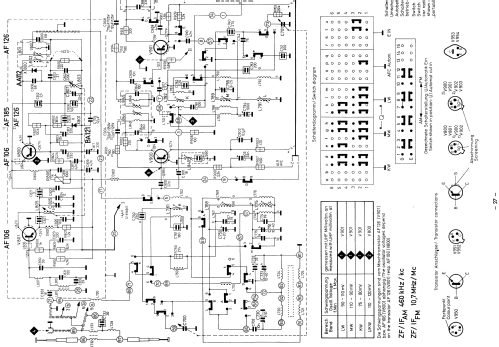

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• AF106 AF106 AF185 AF185 AF126 AF126 AC127 AC122 AC122 AD155 AD155 BA121 AA112 1,4-St10 E20C30 E12,5C5

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     14 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Batteries / addl. power jack / D: 6 x 1.5 / 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Riviera Omnimat 7.656.800 [PVC mit Metallfront, ab X 600001] - Blaupunkt Ideal, Berlin,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 315 x 195 x 96 mm / 12.4 x 7.7 x 3.8 inch

• Notes

• Betrieb im Auto über Autohalterung HV560/570 aus 6-V- und 12-V-Autobatterie möglich, dann NF-Ausgangsleistung 4 W.
  Netzbetrieb über zusätzliches Netzteil möglich.
  Gewicht incl. Batterien.

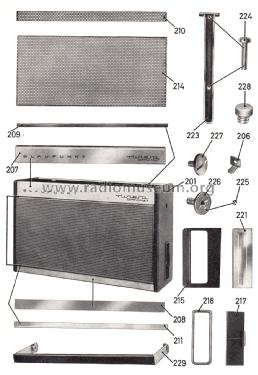

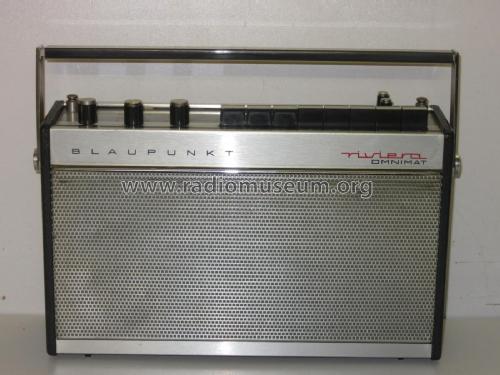

  Gehäuse: Holz, überzogen mit ledergenarbter PVC-Tiefziehfolie, nachtgrau, Ziergitter hochglanzverchromt.

  12 Dioden, nur einmal je Type gelistet.

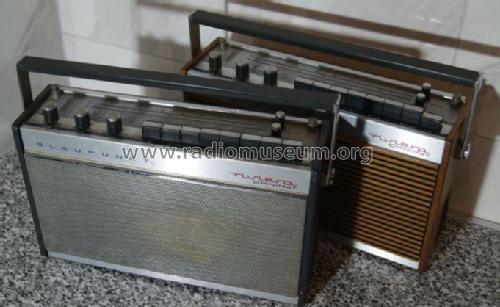

  Siehe auch Blaupunkt Riviera Omnimat Teak im Echtholzgehäuse und das Exportmodell Riviera Omnimat US.

• Net weight (2.2 lb = 1 kg)
• 4.2 kg / 9 lb 4 oz (9.251 lb)

• Source of data
• Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Handbuch VDRG 1967/1968

• Literature/Schematics (1)

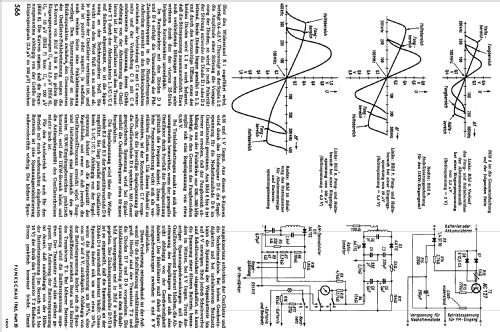

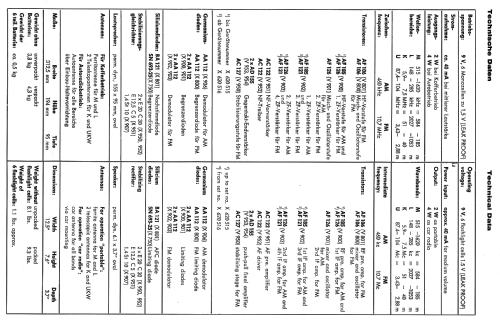

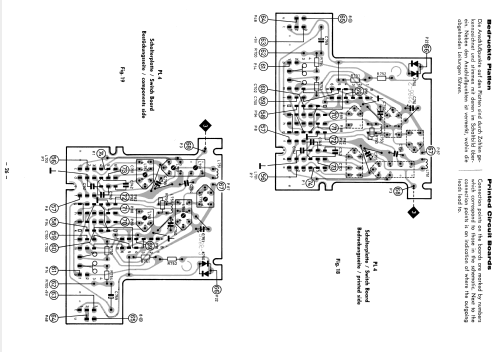

• -- Original-techn. papers. (Service-Manual KDB 966-202, Serie X)

• Literature/Schematics (2)

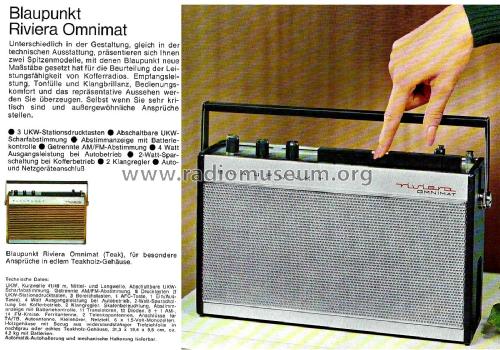

• - - Manufacturers Literature (Produkt-Katalog 1966/67)

• Literature/Schematics (3)
• Handbuch RFP 1966/67 S.240 und 67/68 S.305
