• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1952/1953

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 25102

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

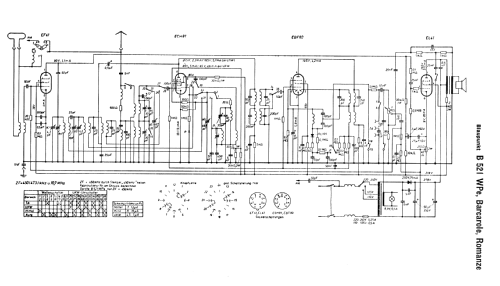

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• EF41 ECH81 EBF80 EL41

• Number of Transistors

• Semiconductors
• E250C75 RL105

• Main principle
• Superheterodyne (common); ZF/IF 450/10700 kHz; Reflex

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220-240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Romanze B521WPe - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 340 x 222 x 168 mm / 13.4 x 8.7 x 6.6 inch

• Notes

• Bei UKW wird die HF-Vorstufe EF41 in Reflexschaltung als NF-Vorstufe verwendet. FM-Demodulator: Phasen-Diskriminator, bestehend aus einer Diodenstrecke der EBF80 und einer Germanium-Diode.

  Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

• Net weight (2.2 lb = 1 kg)
• 5.3 kg / 11 lb 10.8 oz (11.674 lb)

• External source of data
• Wiesmüller

• Source of data
• Lange, Schaltungen der Funkindustrie

• Literature/Schematics (1)
• -- Original-techn. papers.
