Santiago 25.555 (7.625.555)

Santiago 25.555 ; Blaupunkt Ideal, (ID = 81070) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 81071) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 81072) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 81074) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 81077) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 81078) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 300701) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 300023) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 300024) Radio

Santiago 25.555 ; Blaupunkt Ideal, (ID = 300025) Radio
Santiago 25.555 ; Blaupunkt Ideal, (ID = 213474) Radio Santiago 25.555 ; Blaupunkt Ideal, (ID = 213475) Radio
Santiago 25.555 ; Blaupunkt Ideal, (ID = 213476) Radio Santiago 25.555 ; Blaupunkt Ideal, (ID = 31435) Radio
Santiago 25.555 ; Blaupunkt Ideal, (ID = 38632) Radio Santiago 25.555 ; Blaupunkt Ideal, (ID = 38633) Radio
Santiago 25.555 ; Blaupunkt Ideal, (ID = 67227) Radio Santiago 25.555 ; Blaupunkt Ideal, (ID = 300623) Radio
Santiago 25.555 ; Blaupunkt Ideal, (ID = 300704) Radio Santiago 25.555 ; Blaupunkt Ideal, (ID = 300707) Radio
Use red slider bar for more.
Santiago 25.555 ; Blaupunkt Ideal, (ID = 213474) Radio
Blaupunkt Ideal,: Santiago 25.555 [Radio] ID = 213474 933x450
Select picture or schematic to display from thumbnails on the right and click for download.
For model Santiago 25.555 (7.625.555), Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1965–1968 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EAF801 ECC81 EM87 EC92
Semiconductors (the count is only for transistors) 17: AC126 AF118 AC127 AC132 AD149 AD133
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 24 W (40 W max.)
from Radiomuseum.org Model: Santiago 25.555 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 600 x 225 x 245 mm / 23.6 x 8.9 x 9.6 inch
Notes

Blaupunkt Santiago 25555 ist ein hybrid-bestücktes Hi-Fi Steuergerät.

KW-Bereiche: 16,5...42,86 m und gespreiztes 49-m-Band, KW-Lupe, drehbare Ferrit-Antenne;
Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 12 W Sinus-Leistung bei 1% kges
Gehäuse in Kanadisch Nussbaum oder Palisander natur mattiert.
Empfohlende Lautsprecherbox: Blaupunkt 25.960.

Preisangabe laut Taxliste Franzis-Verlag ohne Lautsprecher.

Bestückung: 6× AC126, 2× AF118, 2× AC127P, 2× AC132P, AD133, 4× AD149; Dioden: 2× AA113, ZG15, 7× AA118.
Im Datenblatt sind Transistorbezeichnungen falsch: AF127P und AF132P. Richtig ist laut Schema AC127P und AC132P.

Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 720.00 DM
External source of data erb
Source of data Handbuch VDRG 1965/1966
Mentioned in Handbuch VDRG 1966/1967 (und 1967/68)

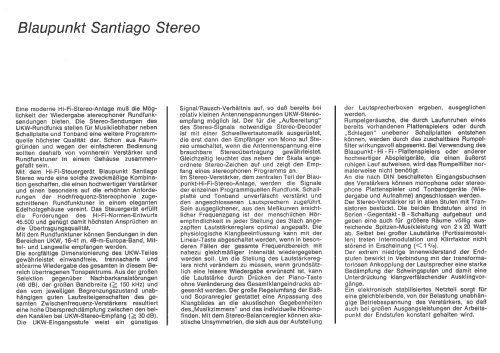

Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Handbuch RFP 1965/66, 1966/67
Literature/Schematics (3) Taxliste Franzis Verlag
Literature/Schematics (4) HiFi-Jahrbuch 2 1965/66, S.169, Verlag G.Braun, Karlsruhe


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3228 models, 2899 with images and 2211 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Santiago 25.555
Threads: 1 | Posts: 3
Hits: 3470     Replies: 2
blaupunkt: 7.625.555; Santiago Stereo
Robert Schmalstieg
14.Mar.05
  1 Zur Typenbezeichnung: 25.555 migrierte zu 7.625.555. Hintergrund: Blaupunkt hat ca. 1966  seine Typennummern durch Voranstellen von "76" (7=Bosch, 6=Blaupunkt) erweitert.
Ernst Erb
14.Mar.05
  2 Danke für die Meldung.
Hier sind aber beide Bezeichnungen nötig - und eine Erklärung unter den "Bemerkungen" (im öffentlichen Teil) wann was warum wie kam ...

Sonst eröffnet jemand über kurz oder lang nochmals ein Modell 25.555 - und niemand kennt die Zusammenhänge. Danke, wenn Sie das gerade unternehmen.
Arpad Roth † 27.3.17
14.Mar.05
  3

.. dieses Modell ist gelistet und um eine Saison älter (65/66) jedoch ohne Stereo (Angaben lt. Modellblatt). Robert bitte schau Dir dieses Modell auch gleich an. Danke.
MfG. Arpad

Santiago 25.555
http://www.radiomuseum.org/dsp_modell.cfm?model_id=26056


Blaupunkt Ideal,: Santiago 25.555
End of forum contributions about this model
