Regent 60

Regent 60; Böhm KG; Klingenthal (ID = 824335) Ampl/Mixer

Regent 60; Böhm KG; Klingenthal (ID = 824336) Ampl/Mixer
Regent 60; Böhm KG; Klingenthal (ID = 2076048) Ampl/Mixer Regent 60; Böhm KG; Klingenthal (ID = 2076047) Ampl/Mixer
Regent 60; Böhm KG; Klingenthal (ID = 1386423) Ampl/Mixer
Use red slider bar for more.
Regent 60; Böhm KG; Klingenthal (ID = 2076048) Ampl/Mixer
Böhm KG; Klingenthal: Regent 60 [Ampl/Mixer] ID = 2076048 1400x1216
Select picture or schematic to display from thumbnails on the right and click for download.
For model Regent 60, Böhm KG; Klingenthal (Ostd.):
Mit Dank an Herrn Hans Ohms!

Country:  Germany
Manufacturer / Brand:  Böhm KG; Klingenthal (Ostd.)
Year: 1965 Category: Audio Amplifier or -mixer
Valves / Tubes 7: ECC83 ECC83 ECC83 ECF82 EM84 EL34 EL34
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker 2 Loudspeakers
Power out 40 W (unknown quality)
from Radiomuseum.org Model: Regent 60 - Böhm KG; Klingenthal Ostd.
Material Wooden case
Shape Tablemodel, with any shape - general.
Notes

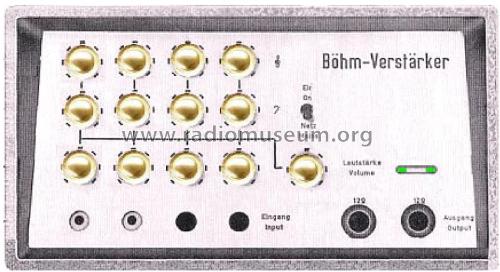

Bühnen-Mischverstärker-Anlage mit vier Eingängen und 40 Watt an zwei Lautsprecherboxen.
Zwei Eingänge für Instrumente, zwei für Mikrofone, jeweils mit getrennter Klang- und Lautstärke-Regelung (Höhen- und Tiefenregler) und gemeinsamem Summenregler.

Verstärker
Zwei Instrumenteneingänge: 100 mV an 100 kΩ
Zwei Mikrofoneingänge: 5 mV an 1 MΩ
Klangregelung: +12 dB ... -14 dB bei 10 kHz und 50 Hz
Summenregler
Frequenzgang: 40 Hz ... 15 kHz (± 3 dB)
Fremdspannungsabstand: - 54 dB
Klirrfaktor: max. 3% bei Vollaussteuerung (1 kHz)
Ausgangsleistung: 40 W (Sinus)

Lautsprecherbox (2 Stück)
Lautsprecher: 2x L 3060 PB, 12,5 W an 6,3 Ω
Frequenzbereich: 50 Hz ... 12,5 kHz
Anschlussimpedanz: 12 Ω
Maße: 760 x 480 x 380 mm (HxBxT)
Masse: je 21 kg

Net weight (2.2 lb = 1 kg) 62 kg / 136 lb 9 oz (136.564 lb)

Model page created by Wolfgang Lill. See "Data change" for further contributors.
