• Country
• Germany

• Manufacturer / Brand
• Brandt (Roland Brandt); Berlin

• Year
• 1928–1930

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 927

• • alternative name: Motorfahrzeug-Fabrik

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• RE034 RE034 RE114

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Storage and/or dry batteries

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Bakelite, TUBES VISIBLE

• from Radiomuseum.org

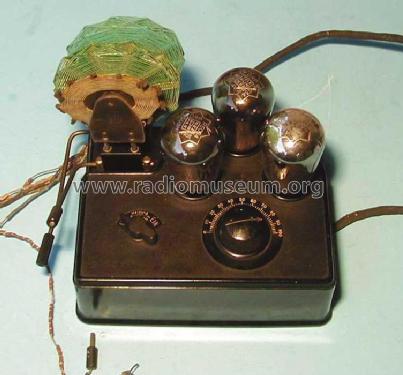

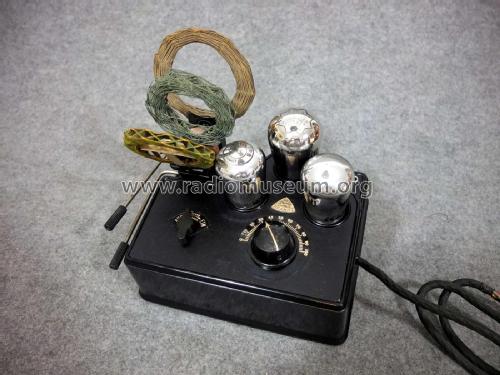

• Model: Orts- und Fernempfänger B3 [3-fach Spulenkoppler] - Brandt Roland Brandt; Berlin

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 190 x 170 x 155 mm / 7.5 x 6.7 x 6.1 inch

• Notes

• 3-fach-Bakelit-Spulenkoppler [510, 560], Widerstandsverstärkung. Siehe auch äusserlich identisches Modell B3T mit gemischter Transformator- und Widerstandsverstärkung.

  Siehe auch Brandt 3-Röhren Ortsempfänger O3 im Holzgehäuse.

• Net weight (2.2 lb = 1 kg)
• 0.6 kg / 1 lb 5.1 oz (1.322 lb)

• Price in first year of sale
• 37.00 RM !

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Röhren in FS-Bestückungstabellen

• Mentioned in
• Lehner & Küchenmeister 1929

• Literature/Schematics (1)
• Radio-Diehr, Berlin, 1928/1929 (p.34)

• Literature/Schematics (2)
• Katalog Prohaska 1928/29 (p.45)

• Picture reference
• Eine Abbildung findet sich im Doppelband "Radios von gestern"

• Other Models

• Here you find 239 models, 176 with images and 137 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Brandt (Roland Brandt); Berlin
