Deutscher Kleinempfänger (ohne 1938!) DKE Sparmodell ohne Entbrummer

Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 1317836) Radio
Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 586861) Radio Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 586862) Radio
Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 586863) Radio Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 540094) Radio
Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 540098) Radio Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 952550) Radio
Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 952551) Radio Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 952552) Radio
Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 1546941) Radio Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 1546943) Radio
Use red slider bar for more.
Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer; Braun; Frankfurt (ID = 586861) Radio
Braun; Frankfurt: Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer [Radio] ID = 586861 450x442
Select picture or schematic to display from thumbnails on the right and click for download.
For model Deutscher Kleinempfänger (ohne 1938!) DKE Sparmodell ohne Entbrummer, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1940–1944 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 2: VCL11 VY2
Main principle TRF with regeneration
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 110-220? Volt
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).
Power out
from Radiomuseum.org Model: Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer - Braun; Frankfurt
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch

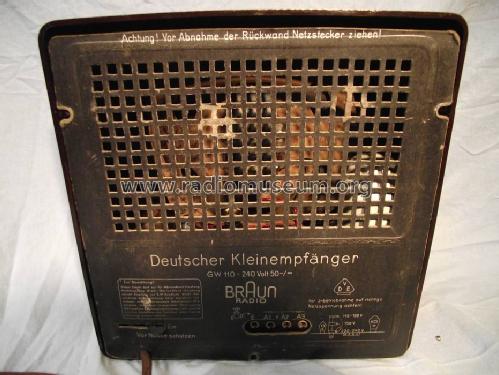

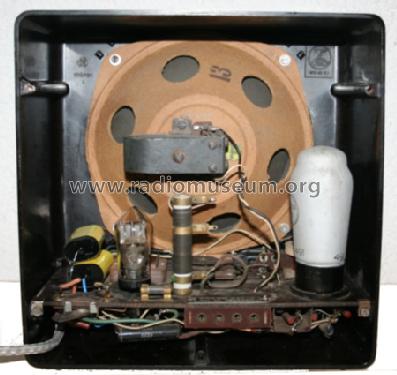

Notes Alle Varianten der verschiedenen Einsparungsstufen. Gemeinsam istdas Fehlen des Entbrummers (siehe Rückwand), Lautsprecher mit "Ohren" befestigt anstatt mit Metalllaschen. Dazu kamen verschiedene weitere Maßnahmen.
A C H T U N G: fiktives Modell um alle Änderungen wegen Einsparmaßnamen zusammenzufassen; siehe weitere Informationen ; DKE 1940 ist das erste "Sparmodell", gefolgt von weiteren Sparmassnahmen 1943 und 1944 (diese hier). Äusserlich und Beschriftung gleich (also ohne 40, 43 oder 44)- einzig Spannung nur bis 220 Volt. Letzteres auch nur in den Schaltungssammlungen. Die 3 Spannungsbereiche waren wie schon früher 110 bis 130V ohne Widerstand/ 150V an der mittleren Abgreifschelle/ 220 bis 240V mit dem ganzen Widerstand. Lediglich die Schaltungssammler haben hier etwas weggelassen. Dies lässt sich leicht an einer Rückwand überprüfen. Siehe Forumsbeitrag über Sparmodelle "DKE40, DKE43 und DKE44 - Änderungen gegenüber DKE38.

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
