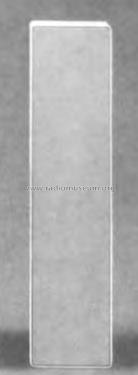

Lautsprecher Box ELR 1
Braun; Frankfurt
- Country
- Germany
- Manufacturer / Brand
- Braun; Frankfurt
- Year
- 1967–1969 ?
- Category
- Loudspeaker, headphone or earphone
- Radiomuseum.org ID
- 275869
Click on the schematic thumbnail to request the schematic as a free document.
- Wave bands
- - without
- Power type and voltage
- No Power needed
- Loudspeaker
- 6 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Lautsprecher Box ELR 1 - Braun; Frankfurt
- Shape
- Console with any shape - in general
- Dimensions (WHD)
- 220 x 990 x 110 mm / 8.7 x 39 x 4.3 inch
- Notes
-
Das Modell ist eine schlanke Lautsprecherzeile zur Wandaufhängung, die wahlweise für die Beschallung großer Säle auch in 100V Ela-Technik eingesetzt werden kann. Das Charakteristikum einer solchen Anordnung ist die gleichphasige Ansteuerung aller Breitbandchassis, ein Prinzip, das auch heute noch in der Ela-Technik eingesetzt wird. Zur Erhöhung der Schallleistung können 2 ELR 1 pro Kanal (parallel) an z.B. ELV 500-1 oder DSV 2 angeschlossen werden. Vorteile dieser Anordnung sind die erhöhte Richtwirkung in einer Ebene und eine gute Sprachverständlichkeit, nachteilig ist der eingeschränkte Übertragungsbereich (Anmerkung: HiFi-tauglich ist die ELR 1 eher nicht).
Braun ELR 1
LS-Typ: Ela-Reihenlautsprechereinheit
Prinzip_ geschlossenes Gehäuse, akustisch gedämpft
Übertragungsbereich: 50…15.000 Hz
Belastbarkeit: 50 W
Impedanz: 8 Ω oder 100 V mit Ela-Transformator
Bestückung:
4 dynamische Breitbandlautsprecher Ø13cm
2 dynamische Breitbandlautsprecher Ø10cm
Gehäuseausführung:
Holz mit weißer Kunststoffoberfläche
Frontgitter: Alu eloxiert
Gewicht mit Übertrager: 11,7 kg
- Net weight (2.2 lb = 1 kg)
- 10 kg / 22 lb 0.4 oz (22.026 lb)
- Mentioned in
- - - Manufacturers Literature (1970 speaker manual ELR 1)
- Author
- Model page created by Eberhard Fuchs. See "Data change" for further contributors.
