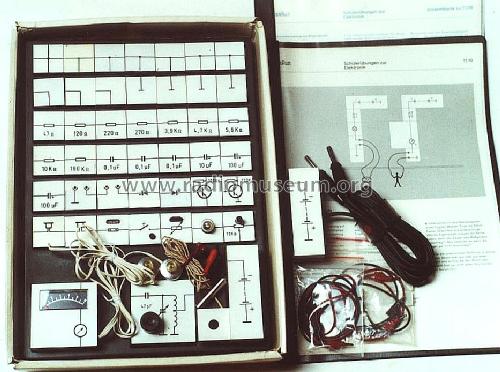

Lectron Schülerübungssystem 1102; Braun; Frankfurt (ID = 303018) Kit
Braun; Frankfurt: Lectron Schülerübungssystem 1102 [Kit] ID = 303018 933x695
Select picture or schematic to display from thumbnails on the right and click for download.
For model Lectron Schülerübungssystem 1102, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1970–1998 Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 2: AC125 AC125
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker - only for Earphone!
Power out
from Radiomuseum.org Model: Lectron Schülerübungssystem 1102 - Braun; Frankfurt
Material Plastics (no bakelite or catalin)
Shape Miscellaneous shapes - described under notes.
Notes

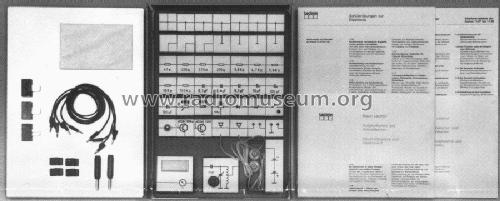

45 Lectron-Magnetbausteine mit Kontakten; jeweils 2-4 Schüler eines Kurses o.ä. konnten damit die vom Lehrenden (siehe korrespondierendes Demonstrationssystem 3101 mit Grossbausteinen 81 x 81 mm) vorgegebenen Aufgaben (Elektrizitätslehre I und Grundlagen der Elektronik, später auch als Elektrik I + II bezeichnet) nachvollziehen bzw. Ergebnisse kontrollieren und begründen.
Inhalt: Verbindungskabel und externe Steckverbindungen; bei der Version 1102 LLK auch die Lehr- und Lernkarteien 1100 (Elektrik I) und 1101 (Elektrik II). Separat zu erwerben: Netzteil LN300/1 oder LS301.

Es wurde auch ein Schülerübungssystem 1100 (34 Bausteine, Kartei 1100)  angeboten. Die Erweiterung um Kartei 1101 und weitere 11 Bausteine (Schülerübungssystem 1101) entspricht dann diesem System 1102.

Ähnliche Systeme bzw. Nachfolger waren:
Schülerübungssystem 1102 (neu), sowie diverse Trainer 110x-Varianten,
Grundsystem S (Kartei 1100) + Ausbausystem 1S (Kartei 1101) = Grund- und Ausbausystem 1S (1100 + 1101 = 1102).

Dieses System war nachweislich bis 1998 im Angebot der Lectron GmbH (Übernahme der Braun Lectron-Sparte am 1.10.1972).

Price in first year of sale 198.00 DM
Source of data -- Original prospect or advert
Mentioned in Technischer Brief Braun AG Lectron Service

Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.



All listed radios etc. from Braun; Frankfurt
Here you find 1040 models, 904 with images and 641 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: Lectron Schülerübungssystem 1102
Threads: 1 | Posts: 3
Hits: 1768     Replies: 2
braun: 1102; Lectron Schülerübungssystem
Günther Stabe † 19.8.20
14.Jun.11
  1

Wenn meine Vermutung richtig ist, könnte es auch Untermengen dieses Systems (vermutlich auch nur unterschiedliche Zusammenstellungen der Aufgaben/Lösungen) gegeben haben; leider fehlt mir derzeit der Beweis in Form von Katalogen bzw. Prospekten.

Aufgrund einer e***-Auktion eines

o  Braun Lectron Trainingssystem 1000 (mit Frage/Antwortkarten 11.01 - 11.32)

könnte es sein, dass dieses System ab ca. 1985 erschien; die Vorläufer waren möglicherweise

o  Braun Lectron Schülerübungssystem 1100 (mit Aufgaben/Lösungen 11.01 - 11.32)

o  Braun Lectron Schülerübungssystem 1101 (mit Aufgaben/Lösungen 11.33 - 11.57)

Das bereits angelegte  System:

o  Braun Lectron Schülerübungssystem 1102

 beinhaltete demnach die beiden Versionen 1100 + 1101.

Vielleicht kann es jemand bestätigen?!

MfG

G.S.

Uwe Buerger
08.Jul.11
  2

Hallo Herr Stabe,

zu den Versionen des Lehrbaukastens kann ich leider nichts beitragen, aber ich erinnere mich daran, daß wir 1968 im Physikunterricht bereits erste Erfahrungen mit diesem System machen konnten.

Vielleicht hilft Ihnen das ja etwas weiter?

Gruß aus dem Ruhrgebiet

Uwe Buerger

Günther Stabe † 19.8.20
12.Jul.11
  3

Hallo Herr Buerger,

vielen Dank für Ihren Beitrag zur Klärung; ich habe die Daten sinngemäß angepasst und das (spätere) Trainingssystem 1000 angelegt.

Eventuell hat ein anderes Mitglied noch Detail-Infos zu den anderen aufgeführten Systemen.

MfG

G.S.
