Lectron Schülerübungssystem 1100

Braun; Frankfurt

  • Year
  • 1969–1985
  • Category
  • Teaching aids-material
  • Radiomuseum.org ID
  • 217907

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 2
  • Main principle
  • Crystal or Solid State Detector with Amplifer
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Lectron Schülerübungssystem 1100 - Braun; Frankfurt
  • Shape
  • Miscellaneous shapes - described under notes.
  • Notes
  • 35 Lectron-Magnetbausteine mit Kontakten; jeweils 2-4 Schüler eines Kurses o.ä. konnten damit die vom Lehrenden (korrespondierendes Demonstrationssystem 3101 mit Grossbausteinen 81 x 81 mm) vorgegebenen Aufgaben (Elektrik I) nachvollziehen bzw. Ergebnisse kontrollieren und begründen.

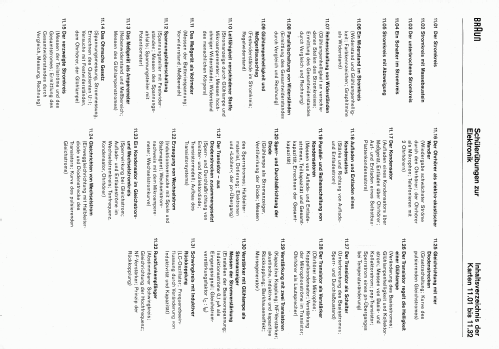

    Inhalt: Verbindungskabel und externe Steckverbindungen; Lehr- und Lernkartei 1100. Ferner war eine Spule mit 1600 Windungen nebst Eisenkern und ein Trinkhalm erforderlich.
    Die Erweiterung um Kartei 1101 (Elektrik II) und weitere 10 Bausteine (1970: DM 32,-) entspricht dann Schülerübungssystem 1102.
    Ähnliche Systeme bzw. Nachfolger waren:
    o Lectron Trainingssystem 1000 (Kartei 1100 ff.)
    o Lectron Grundsystem S (Kartei 1100)

    Dieses System wurde auch in einer roten Kunststoffverpackung ("Buch", ca. DIN A4) gefertigt: aufgeklappt war in der linken Umschlag-Innenseite die 1100-Kartei, im Mittelteil die Palette mit den Bausteinen und in der rechten Umschlag-Innenseite die Grundplatte mit dem großen Anleitungsheft (für Grundsystem S, Ausbausysteme 1S und 2M). Diese kompakte Version wurde auch für das Buchlabor-Ausbausystem verwendet, allerdings unterschieden sich die Baustein-Inhalte.



    Dieser Inhalt wurde auch mit rot beschrifteten Bausteinen (elektrische Werte: Ohm, Farad) ausgeliefert.

  • Price in first year of sale
  • 168.00 DM
  • Mentioned in
  • - - Manufacturers Literature
