Phono-Super 4W

Phono-Super 4W; Braun; Frankfurt (ID = 278251) Radio

Phono-Super 4W; Braun; Frankfurt (ID = 278232) Radio

Phono-Super 4W; Braun; Frankfurt (ID = 278252) Radio
Phono-Super 4W; Braun; Frankfurt (ID = 532327) Radio Phono-Super 4W; Braun; Frankfurt (ID = 266969) Radio
Phono-Super 4W; Braun; Frankfurt (ID = 266975) Radio Phono-Super 4W; Braun; Frankfurt (ID = 266977) Radio
Phono-Super 4W; Braun; Frankfurt (ID = 266972) Radio Phono-Super 4W; Braun; Frankfurt (ID = 266971) Radio
Use red slider bar for more.
Phono-Super 4W; Braun; Frankfurt (ID = 532327) Radio
Braun; Frankfurt: Phono-Super 4W [Radio] ID = 532327 592x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Phono-Super 4W, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1934/1935 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: AK1 RENS1234 AB1 RENS1284 RES964 RGN1064
Main principle Superheterodyne (common); ZF/IF 480 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Record Player (perh.Changer)
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Phono-Super 4W - Braun; Frankfurt
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 375 x 450 x 340 mm / 14.8 x 17.7 x 13.4 inch
Notes

Dieses Rundfunk-Chassis wurde auch im Super 4W 2034 M eingesetzt.

Siehe auch Melodial Cosmophon Radio-Fono Ch= Braun 2034 mit identischem Gehäuse, jedoch abweichender Röhrenbestückung.

Unter der Firma bzw. Marke Melodial wurden in den 1930er Jahren Braun Erzeugnisse in Spanien vertrieben.

Price in first year of sale 325.00 RM
Source of data Radio-Katalog Fricke, Radio Groß-Vertrieb, 1934/35 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Historische Radios (1-5) = zur Verknüpfung mit Modellseiten

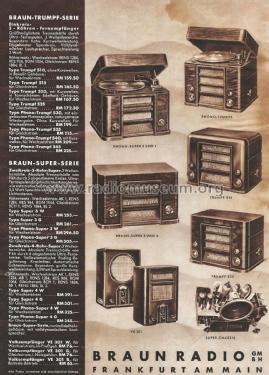

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
