CSV60; Braun; Frankfurt (ID = 38114) Ampl/Mixer
Braun; Frankfurt: CSV60 [Ampl/Mixer] ID = 38114 933x649
Select picture or schematic to display from thumbnails on the right and click for download.
For model CSV60, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1962–1966 Category: Audio Amplifier or -mixer
Valves / Tubes 10: ECC83 ECC83 ECC83 ECC83 ECF80 ECF80 PL500 PL500 PL500 PL500
Main principle Audio-Amplification
Wave bands - without
Details Hi-Fi equipment
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: CSV60 - Braun; Frankfurt
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 400 x 100 x 320 mm / 15.7 x 3.9 x 12.6 inch
Notes

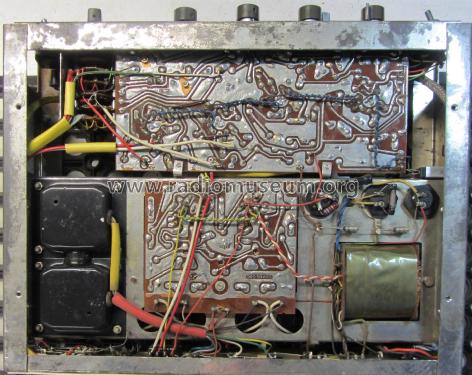

Braun Hi-Fi-Stereo-Verstärker CSV 60.

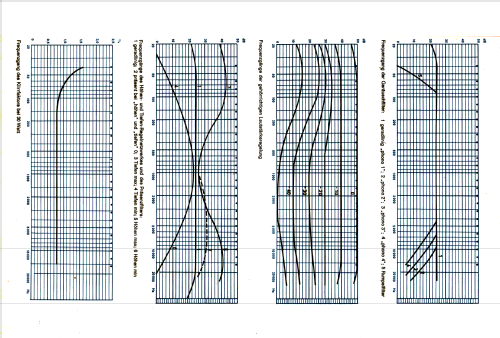

Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 30 W (Sinus), Klirrfaktor: <1 % zwischen 80 Hz und 15000 Hz; Übertragungsbereich: 40 - 16000 Hz ±1 dB,
20 - 32000 Hz -3 dB; 4 Eingänge, 3 Ausgänge.

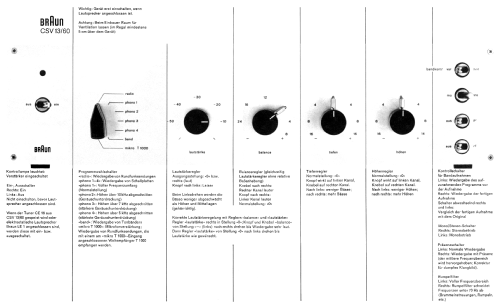

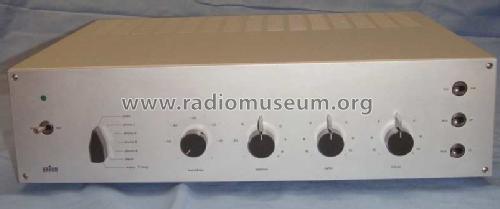

Auf der Frontseite des CSV 60 sind rechts 3 Kippschalter zu sehen für Mono/Stereo, Aus-Präsenzfilter und Aus-Rumpelfilter. Dies ist ein Unterscheidungsmerkmal zum überarbeiteten Modell CSV 60/1 mit 4 Kippschaltern: hinzugekommen ist dort ein zus. Schalter für die Hinterband-Kontrolle des 1965 vorgestellten TG60.

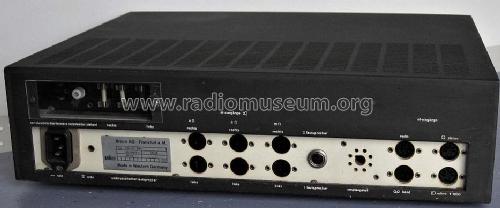

Eine Besonderheit des CSV 60 (die er mit dem CSV 13 und CSV 60/1 teilt) sind die Anschlussmöglichkeiten für 4, 8 und 15 Ohm Boxen sowie ein spezieller Anschluß für elektrostatische Lautsprecher z.B. Braun LE 1

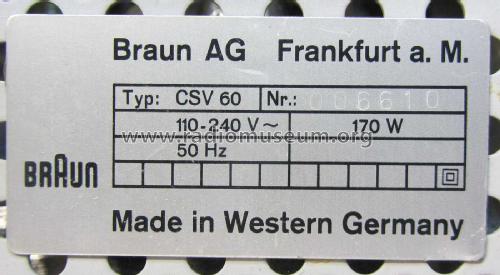

Leistungsaufnahme: 170 W

Net weight (2.2 lb = 1 kg) 13.5 kg / 29 lb 11.8 oz (29.736 lb)
Price in first year of sale 1,195.00 DM
Collectors' prices
External source of data Erb
Source of data Handbuch VDRG 1962/1963


All listed radios etc. from Braun; Frankfurt
Here you find 1034 models, 895 with images and 633 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: CSV60
Threads: 2 | Posts: 4
Hits: 622     Replies: 2
braun: Kapazitäten im Gerät stimmen nicht mit Schaltbild überein
Michael Fiedler
15.Jul.18
  1

Hallo,

ich revediere gerade ein Braun CSV 60.



Ich stoße gerade auf das Problem das die eingebauten Kapazitäten nicht dem Schaltbild entsprechen. Die verbauten sind aber nicht neu und man sieht nicht ob die getauscht wurden.



Gab es verscheidene Reihen innerhalb des Modells?

Einfach auf Orginal umbauen (nach Schaltplan)?



Gruß

Michael

Bernhard Nagel
15.Jul.18
  2

Hilfreich wäre die Angabe, um welche Kondensatoren (Bezeichnung laut Schema, evtl. Ausschnitt davon hier zeigen) und ihre Kapazitätswerte es sich handelt. Die Ist- und Sollwerte bitte ebenfalls nennen.

Zeigen Sie zusätzlich ein Foto der betreffenen Baugruppe bzw. vom Chassisausschnitt.



Michael Fiedler
30.Jul.18
  3

Hallo,

ich baue auf die Orginal Kapazitäten zurück. Augenscheinlich wurdfe da mal was versucht.



Gruß

Michael


Hits: 3176     Replies: 0
braun: CSV60; Stereo-Verstärker
Michael Sigmund
13.Jun.04

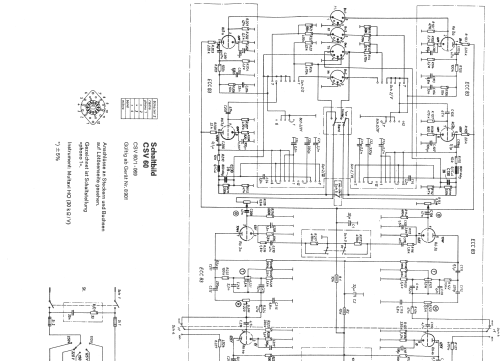

  1 Im Schaltbild (Netzteil) ist die Diode  "GL 2" falsch gepolt eingezeichnet !

Braun; Frankfurt: CSV60
End of forum contributions about this model
