AM-FM Tuner RJ-20

AM-FM Tuner RJ-20 ; Browning (ID = 443925) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443926) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443927) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443928) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443929) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443930) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443931) Radio

AM-FM Tuner RJ-20 ; Browning (ID = 443933) Radio
AM-FM Tuner RJ-20 ; Browning (ID = 443924) Radio AM-FM Tuner RJ-20 ; Browning (ID = 2592738) Radio
Altre immagini: scorri con la barra rossa.
AM-FM Tuner RJ-20 ; Browning (ID = 443924) Radio
Browning: AM-FM Tuner RJ-20 [Radio] ID = 443924 933x552
Seleziona le anteprime di foto e schemi a destra per ingrandirle, e clicca qui sopra per il download.
For model AM-FM Tuner RJ-20, Browning Laboratories Inc.; USA:
SAMS

Paese:  USA (Stati Uniti d'America)
Produttore / Marca:  Browning Laboratories Inc.; USA
Anno: 1948/1949 Categoria: Radio (o sintonizzatore del dopoguerra WW2)
Valvole 14: 6AU6 7F8 6SG7 6SA7 6AL7 6SK7 6AU6 6AU6 6AU6 6AU6 6AL5 6AL5 12AU7 5Y3
Principio generale Supereterodina con stadio RF; ZF/IF 465/8250 kHz
N. di circuiti accordati 7 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)
Gamme d'onda Onde medie (OM) e MF (FM).
Particolarità
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 110-120 Volt
Altoparlante - Per cuffie o amplificatori esterni
Potenza d'uscita
Radiomuseum.org Modello: AM-FM Tuner RJ-20 - Browning Laboratories Inc.;
Materiali Mobile di metallo
Forma Chassis o in scatola da montaggio
Annotazioni The FM-AM Tuner model RJ-20 from Browning Laboratories Ind., Winchester has 13 tubes plus a rectifier tube. The RJ-20 has no audio amplifier and is for custom installation. IF frequency for FM is 8250 mc and FM reception is 88-108 mc. See also model RJ-20A (with other IF frequencies and one tube added) and model RJ-22.
Fonte esterna dei dati Ernst Erb
Riferimenti schemi Rider's Perpetual, Volume 20 covering 1950

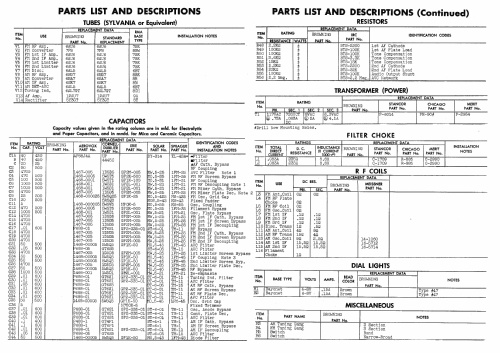

Letteratura / Schemi (1) Photofact Folder, Howard W. SAMS (Date 8-49, 4915-5, set 67, folder 5)


Elenco delle radio e altri apparecchi della Browning Laboratories Inc.; USA
In questo link sono elencati 55 modelli, di cui 42 con immagini e 18 con schemi.
