5" Single Beam Oscilloscope 503

5' Single Beam Oscilloscope 503; BWD Electronics Pty (ID = 2443794) Equipment
5' Single Beam Oscilloscope 503; BWD Electronics Pty (ID = 2443795) Equipment 5' Single Beam Oscilloscope 503; BWD Electronics Pty (ID = 2443797) Equipment
Utilisez la barre de défilement rouge.
5' Single Beam Oscilloscope 503; BWD Electronics Pty (ID = 2443795) Equipment
BWD Electronics Pty: 5" Single Beam Oscilloscope 503 [Equipment] ID = 2443795 1399x1711
Sélectionnez une image/schéma pour afficher des vignettes sur la droite et cliquez pour télécharger.
Pour le modèle 5" Single Beam Oscilloscope 503, BWD Electronics Pty Ltd.; Mulgrave, Victoria:
BWD 503 Front

Pays:  Australie
Fabricant / Marque:  BWD Electronics Pty Ltd.; Mulgrave, Victoria
Année: 1973 Catégorie: Appareils de mesure et de dépannage (matériel de labo)
Lampes / Tubes 1: 5UP1F
Semi-conducteurs (seuls les transistors sont comptés) 17: MPF106 MPF106 BF194 BF194 BF194 BF194 BF337 BF337 BC147 BC147 BC147 BC147 BC147 MPF106 BF337 BF337
Gammes d'ondes - sans
Particularités
Tension / type courant Alimentation Courant Alternatif (CA). / 95-130 / 190-260AC Volt
Haut-parleur
Puissance de sortie
De Radiomuseum.org Modèle: 5" Single Beam Oscilloscope 503 - BWD Electronics Pty Ltd.;
Matière Boitier métallique
Forme Modèle de table de forme quelconque, profil pas précisés.
Dimensions (LHP) 19 x 24 x 42 mm / 0.7 x 0.9 x 1.7 inch
Remarques

DC-3 MHz Single Channel Oscilloscope
Timebase: 1 µs/cm to 0.1 µs/cm in five steps.
Input Impedance: 1 MΩ||40 pF.
Power consumption: 25 W.
Semiconductor complement: three FETs, 14 Transistors and 18 Diodes

Poids net 7 kg / 15 lb 6.7 oz (15.419 lb)
Littérature - - Manufacturers Literature

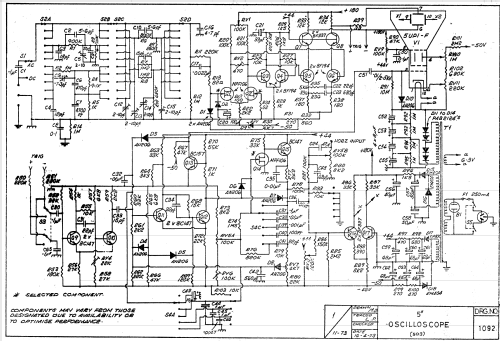

Schémathèque (1) - - Manufacturers Literature
Documents sur ce modèle
  BWD 503 Service Manual 1526 KB

Modèle crée par Gary Cowans. Voir les propositions de modification pour les contributeurs supplémentaires.
