Röhrenvoltmeter C-42612

Röhrenvoltmeter C-42612; Cambridge Scientific (ID = 816399) Equipment
Röhrenvoltmeter C-42612; Cambridge Scientific (ID = 816397) Equipment
Use red slider bar for more.
Röhrenvoltmeter C-42612; Cambridge Scientific (ID = 816397) Equipment
Cambridge Scientific: Röhrenvoltmeter C-42612 [Equipment] ID = 816397 933x709
Select picture or schematic to display from thumbnails on the right and click for download.
For model Röhrenvoltmeter C-42612, Cambridge Scientific Instrument Co.; Cambridge:

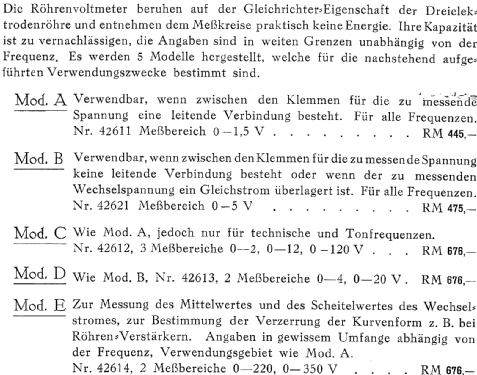

Bild aus dem Heft "Elektrische Meßgeräte für die Radio- und Hochfrequenztechnik, Jahrgang 1930 (Dipl. Ing. Bercovitz & Sohn, Berlin Schöneberg)

Country:  Great Britain (UK)
Manufacturer / Brand:  Cambridge Scientific Instrument Co.; Cambridge
Year: 1930 Category: Service- or Lab Equipment
Wave bands - without
Details
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Röhrenvoltmeter C-42612 - Cambridge Scientific
Material Metal case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 265 x 200 x 100 mm / 10.4 x 7.9 x 3.9 inch
Notes Es wurden 5 Modelle (A-B-C-D-E) für verschiedene Verwendungszwecke gefertigt. Die Funktion beruht auf der Gleichrichter-Eigenschaft der Drei-Elektrodenröhre, die dem Meßkreis praktisch keine Energie entzieht, da die Kapazität vernachlässigbar ist. Modell C wird für Tonfrequenzmessungen verwendet (3 Meßbereiche: 0...2 / 0...12 / 0...120 Volt). Skalenlänge 110 mm.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 676.00 RM

Model page created by Peter Roggenhofer † 25.4.18. See "Data change" for further contributors.



All listed radios etc. from Cambridge Scientific Instrument Co.; Cambridge
Here you find 11 models, 11 with images and 7 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
