• Pays
• Canada

• Fabricant / Marque
• Canadian General Electric (Canada) (C.G.E. or CGE); Toronto, ON

• Année
• 1946/1947

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 148189

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• 6SK7 6SA7 6SK7 6SQ7 6U5 6F6G 5Y4G

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO et plus que 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105-125 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 6 inch = 15.2 cm

• Puissance de sortie
• 3 W (4.5 W max.)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: KM70 - Canadian General Electric

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 22 x 13 x 10.5 inch / 559 x 330 x 267 mm

• Remarques

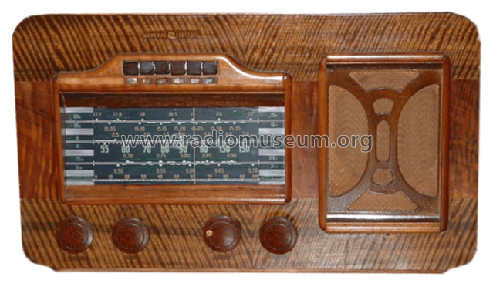

• The Canadian General Electric model KM-70 is a 7 tube 6 band table top receiver. It has 6 push buttons for 5 broadcast station presets and phono input.

  It has a rear panel phono (crystal type) input and accessory AC socket.

  Band coverage is as follows.

  Standard Broadcast	540-1570 kHz
  Medium Wave	2300-7600 kHz
  31M Spread Band	9450-9700 kHz
  25M Spread Band	11680-11920 kHz
  19M Spread Band	15030-15380 kHz
  16-13M Spread Band	17700-22000 kHz

  CGE KM70 and KM76 share the same schematics.

• Source du schéma
• Radio College of Canada

• Littérature
• CGE Sheet 74

• Schémathèque (2)
• General Electric Radio and Television Service Manual 1945-1949 (Pages 288-295)

• Auteur
• Modèle crée par Ashis Mukerjea. Voir les propositions de modification pour les contributeurs supplémentaires.
