Multimeter Novotest 2 TS141

Cassinelli, S.a.s., & C. (CCM); Milano

  • Year
  • 1973 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 235628

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / 2R10: 1 x 3 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Multimeter Novotest 2 TS141 - Cassinelli, S.a.s., & C. CCM;
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 155 x 45 x 110 mm / 6.1 x 1.8 x 4.3 inch
  • Notes
  • Multimeter 20 kΩ/V DC - 4 kΩ/V AC. V DC/AC, A DC/AC, Ω, dB, Hz, pF. Improved version, extended range with A/V x2 pushbotton (lockable).

    Battery type 2R10 ( Superpila, Varta, Philips, Hellesens, etc.)


    Puntas de prueba con bananas especiales de 1,75 x 22 mm

    Portate:
    Tensione CC: 100 - 200 mV; 1 - 2 - 3 - 5 . 10 - 30 - 60 - 100 - 200 - 300 - 500 - 1.000 Vcc
    Tensione CA: 1,5 - 15 - 30 - 50 - 100 - 150 - 300 - 500 - 1.000 - 1.500 - 2.500 Vca
    Corrente CC: 50 - 100 µA;  0,5 - 1 - 5 - 10 - 50 - 100 - 500 mA; 1 - 5 - 10 A cc.
    Corrente CA: 250 µA; 50 - 500 mA; 5 A ca
    Resistenza: x0,1 - x1 - x10 - x100 - x1k - x10k Ω
    Frequenza: Da 0 a 50 Hz; Da 0 a 500 Hz con condensatore esterno.
    Volt Uscita: 1,5 V (Condensatore esterno); 15 - 30 - 50 - 100 - 150 - 300 - 500 - 1.000 -                             1.500 - 2.500 V
    Decibel: 5 portate da -10 a +70 dB
    Capacità: Da 0 a 0,5 µF (Alimentazione da rete);
                    Da 0 a 50 µF; da 0 a 500 µF; da 0 a 5.000 µF (Alimentazione da batteria interna).

    A richiesta possono essere forniti i seguenti accessori:
    TA/6N Riduttore (Trasformatore) per corrente alternata con portate 25 - 50 - 100 e 200 A
    Derivatore per corrente continua (Shunt) SH30 con portata 30 A SH150 con portata 150 A.
    VC5 Puntale per alta tensione con portata 25.000 V CC
    L1N Cellula fotoelettrica con campo di misura da 0 a 20.000 LUX
    T1/N Termometro a contatto con campo di misura da -25 a +250 °C.

  • Mentioned in

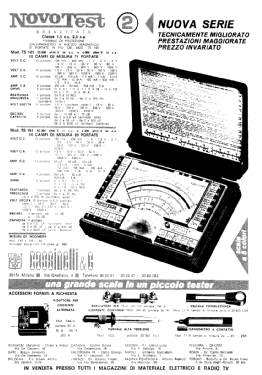

  • -- Original prospect or advert (Radio Elettronica, ETL Etas numero 12 dicembre 1976)
  • Author
  • Model page created by Massimo Follaro. See "Data change" for further contributors.
