185; CGE - Compagnia (ID = 263954) Radio
CGE - Compagnia: 185 [Radio] ID = 263954 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model 185, CGE - Compagnia Generale di Elettricità; Milano

Country:  Italy
Manufacturer / Brand:  CGE - Compagnia Generale di Elettricità; Milano
Year: 1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH4 6NK7 6Q7 6V6 EM4 5Y3
Main principle Superheterodyne (common); ZF/IF 468 kHz
Wave bands Broadcast plus more than 2 Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 140, 160, 220, 275 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: 185 - CGE - Compagnia Generale di
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 700 x 300 x 360 mm / 27.6 x 11.8 x 14.2 inch

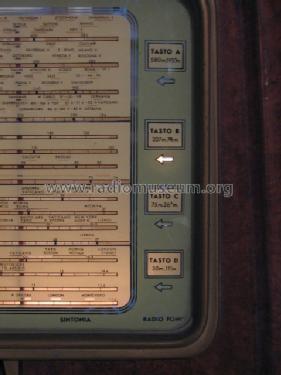

Notes Radioricevitore equipaggiato con un gruppo RF molto sofisticato che consente di esplorare senza soluzione di continuità (anzi, con lievi sovrapposizioni) tutte le lunghezze d'onda comprese tra 11,2 e 580 metri. Lo spettro è suddiviso in quattro grandi bande, selezionabili con i tasti A, B, C e D. Ad esse corrispondono approssimativamente le onde cortissime (D), le onde corte (C), la banda tropicale (B) e le onde medie (A). Ciascuna di queste gamme è suddivisa a sua volta in quattro sottogamme selezionabili con i tasti numerici 1, 2, 3 e 4, per un totale di 4x4 = 16 bande selezionabili. A questo gruppo RF piuttosto complesso segue un normale gruppo FI (basato sull'inusuale valvola FIVRE 6NK7) ed un'amplificazione BF in classe A di tipo piuttosto ordinario. (Marco Gilardetti, Italia)
Source of data Guida Pratica Antique Radio II (2000)

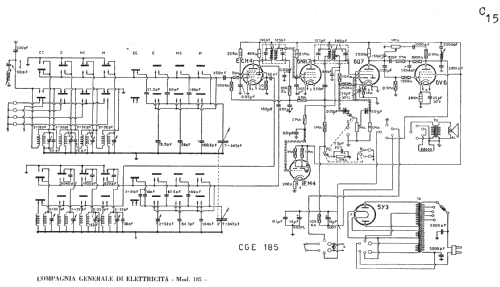

Literature/Schematics (1) Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 34)

Model page created by Alessandro De Poi. See "Data change" for further contributors.



All listed radios etc. from CGE - Compagnia Generale di Elettricità; Milano
Here you find 290 models, 231 with images and 214 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
