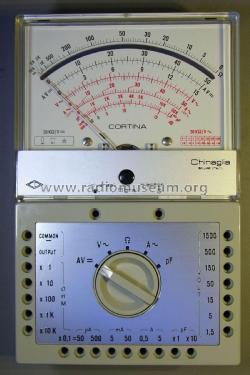

Chinaglia Dino: Analizzatore universale - Capacimetro Multimètre Cortina [Equipment] ID = 399010 451x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Analizzatore universale - Capacimetro Multimètre Cortina, Chinaglia Dino Elettrocostruzioni; Belluno

Country:  Italy
Manufacturer / Brand:  Chinaglia Dino Elettrocostruzioni; Belluno
Year: 1970 ? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Dry Batteries
Loudspeaker
Power out
from Radiomuseum.org Model: Analizzatore universale - Capacimetro Multimètre Cortina - Chinaglia Dino
Material Modern plastics (no Bakelite or Catalin)
Dimensions (WHD) 155 x 100 x 40 mm / 6.1 x 3.9 x 1.6 inch
Notes

2 piles 1,5V et 1 pile 22,5V - Continu et alternatif - 1,5 à 1500V en 7 gammes - 50µA à 5A en 6 gammes - 20000 Ohms / V - Mesure résistances et capacités.

Analizzatore universale e capacimetro, con dispositivo di protezione contro i sovraccarichi. Quadrante a specchio. Sensibilità 20.000 kΩ/V CC e CA. 59 portate:

  • Ampere CC: 50 - 500 μA; 5 - 50 mA; 0,5 - 5 A
  • Ampere CA: 500 μA;  5 - 50  mA; 0,5 - 5 A
  • Volt CA: 1,5 - 5 - 15 - 50 - 150 - 500 - 1.500 V
  • Volt CC: 100 mV; 1,5 - 5 - 15 - 50 - 150 - 500 - 1.500 V (30 kV)*
  • Volt BF: 1,5 - 5 - 15 - 50 - 500 - 1.500 V
  • dB: da -20 a +66
  • Ω in CC: 1 - 10 - 100 kΩ; 1 - 10 - 100 MΩ
  • Ω in CA: 10 - 100 MΩ
  • pF:50.000 pF - 500.000 pF
  • μF: 10 - 100 - 1000 - 10.000 - 100.000 μF; 1 F
  • Hz: 50 - 500 - 500

* Con apposito puntale per alta tensione.

A richiesta  esiste una versione con iniettore di segnali transistorizzato (Foto in alto a destra  ID = 131662) con frequenze fondamentali 1 kHz e 500 kHz e frequenze armoniche fino a 500 MHz.

Net weight (2.2 lb = 1 kg) 0.6 kg / 1 lb 5.1 oz (1.322 lb)
Price in first year of sale 138.00 DM
Source of data - - Data from my own collection
Mentioned in -- Original prospect or advert (Rivista "Radiopratica" dicembre 1970)

Model page created by Christian ADAM. See "Data change" for further contributors.
