Radio Transmitter 32RA, 32RA-7, 32RA-8
Collins Radio Company; Cedar Rapids (IA)
- Produttore / Marca
- Collins Radio Company; Cedar Rapids (IA)
- Anno
- 1941 ?
- Categoria
- Trasmettitore commerciale (TX non ricetrasmettitore)
- Radiomuseum.org ID
- 361097
Bild von AAR Auctions, item #127746
Bild von AAR Auctions, item #127746
Bild von AAR Auctions, item #127746
Bild von AAR Auctions, item #127746
Collins brochure

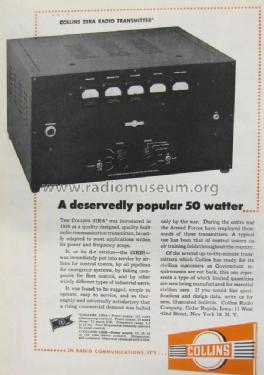

Collins advert
- Numero di tubi
- 13
- Principio generale
- Trasmettitore; 2 Stadi BF
- Gamme d'onda
- Onde corte (solamente OC)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 115 Volt
- Altoparlante
- - - Nessuna uscita audio.
- Potenza d'uscita
- 50 W (qualità ignota)
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: Radio Transmitter 32RA, 32RA-7, 32RA-8 - Collins Radio Company; Cedar
- Forma
- Boatanchor (pesante apparecchio militare o commerciale, > 20 kg)
- Dimensioni (LxAxP)
- 22 x 12 x 18 inch / 559 x 305 x 457 mm
- Annotazioni
-
The Collins 32RA was a family of commercial transmitters for CW (75 W) and AM (50 W), with 4 channels preset within the range 1.5 to 15 mc.
5 meters for: Excitation plate; Grid current; Final plate; Antenna current; Modulation.
There were at least 2 versions: 32RA-7 and 32RA-8. The -7 used the full-wave RK60 tubes (plates wired in parallel), and the -8 used the half-wave 866A tubes.
See also Collins 32 G.
- Peso netto
- 120 lb (120 lb 0 oz) / 54.480 kg
- Bibliografia
- -- Original-techn. papers.
- Letteratura / Schemi (1)
- - - Manufacturers Literature (RA32-7 Complete Schematic No. 104D-1, dated 3-26-41; RA32-8 Complete Sch. No. 1275C, dated 10-2-42)
- Autore
- Modello inviato da Gottfried Silberhorn. Utilizzare "Proponi modifica" per inviare ulteriori dati.
