FET-Multimeter 5050E

FET-Multimeter 5050E; Conrad Electronic (ID = 1153740) Equipment
FET-Multimeter 5050E; Conrad Electronic (ID = 1307175) Equipment FET-Multimeter 5050E; Conrad Electronic (ID = 1307176) Equipment
Use red slider bar for more.
FET-Multimeter 5050E; Conrad Electronic (ID = 1307175) Equipment
Conrad Electronic: FET-Multimeter 5050E [Equipment] ID = 1307175 933x1112

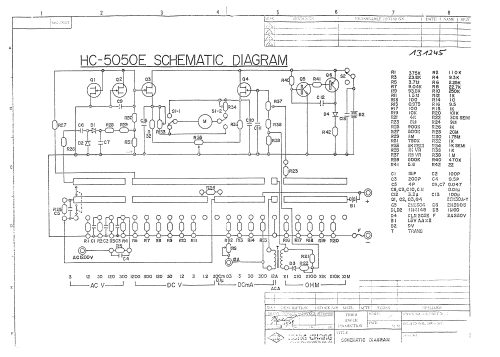

Select picture or schematic to display from thumbnails on the right and click for download.
For model FET-Multimeter 5050E, Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau:
Gerät eines Sammlerkollegen

Country:  Germany
Manufacturer / Brand:  Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau
Brand

Voltcraft
Year: 1988–1990 ?? Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Dry Batteries / 9 & 2 x 1,5 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: FET-Multimeter 5050E - Conrad Electronic Voltcraft,
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 125 x 170 x 50 mm / 4.9 x 6.7 x 2 inch
Notes Conrad (Voltcraft) FET-Multimeter 5050E;
Gleichspannung:
o 0,3 – 1,2 – 12 – 30 – 120 – 300 – 1200 Volt
o Eingangsimpedanz: 10 MΩ (3 MΩ im 0,3 V-Bereich)
o Genauigkeit: ±2,5%
Wechselspannung:
o Veff (RMS): 3 – 12 – 30 – 120 – 300 – 1200 Volt
o Uss: 8,4 – 33 – 84 – 330 – 840 – 3300 Volt
o Eingangsimpedanz: 1 MΩ, 25 pF (2,5 MΩ im 3 V-Bereich)
o Genauigkeit im 3 Volt-Bereich:
- 50 Hz … 5 MHz: ±3%
- 30 Hz … 10 MHz: ±1dB bei Sinussignalen;
- 30 Hz … 1 MHz: ±1 dB bei Rechtecksignalen
o Genauigkeit im restlichen Bereichen:
- 30 Hz … 3 MHz: ±5% bei Sinussignalen
- 30 Hz … 150 kHz: ±5% bei Rechtecksignalen
Gleichstrom:
o 0,1 µA, 0,3 – 3 – 30 – 300 mA; 12 A
o Spannungsabfall: 300 mV
o Genauigkeit: ±2,5%
Wechselstrom: 12 A, ±3,5%
Dezibel:: −10 bis +63 dB
Widerstand: 1 – 10 – 100 kΩ; 1 – 10 – 100 MΩ
Fertigung: Hung Chang Co. Ltd.; Seoul (Südkorea) für Conrad.
Net weight (2.2 lb = 1 kg) 0.480 kg / 1 lb 0.9 oz (1.057 lb)
Price in first year of sale 139.00 DM
Source of data -- Original-techn. papers.
Literature/Schematics (1) Conrad-Katalog 1988, Seite 103

Model page created by Wolfgang Feige. See "Data change" for further contributors.
