Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454

Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454; Conrad Electronic (ID = 2541489) R-Player Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454; Conrad Electronic (ID = 2541490) R-Player
Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454; Conrad Electronic (ID = 2541491) R-Player Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454; Conrad Electronic (ID = 2541492) R-Player
Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454; Conrad Electronic (ID = 2541493) R-Player
Use red slider bar for more.
Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454; Conrad Electronic (ID = 2541489) R-Player
Conrad Electronic: Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454 [R-Player] ID = 2541489 1400x1098
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454, Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau

Country:  Germany
Manufacturer / Brand:  Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau
Brand

Voltcraft
Year: 1990 ?? Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) LM324 KA2201 µA7805
Main principle Audio-Amplification
Wave bands - without
Details Other Recorder/Player
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5.5 cm = 2.2 inch
Power out
from Radiomuseum.org Model: Tonaufzeichnungsmodul KITCRAFT Bestell No. 190454 - Conrad Electronic Voltcraft,
Material Printed Circuit Board
Shape Chassis only or for «building in»
Dimensions (WHD) 70 x 45 x 20 mm / 2.8 x 1.8 x 0.8 inch
Notes

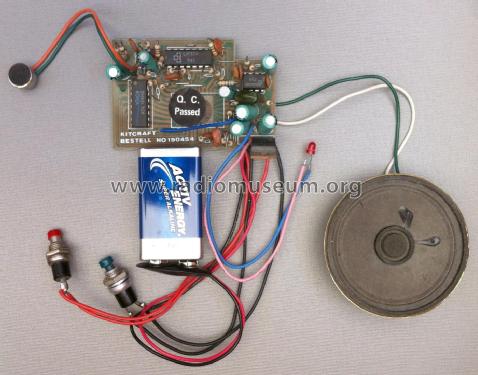

Der Modul dient der digitalen Tonaufzeichnung. Die Aufnahme erfolgt über ein Kondensatormikrophon (10 mm Durchmesser), die Wiedergabe über einen kleinen Lautsprecher (55 mm Durchmesser).

Zur Stromversorgung dient eine 9V Batterie.

Drückt man den roten Taster, beginnt die LED zu blinken und die Tonaufnahme startet. Nach 15 Sekunden erlischt die LED - die maximale Aufnahmezeit ist erreicht.

Drückt man nun den grünen Taster, so erfolgt die Wiedergabe.



Net weight (2.2 lb = 1 kg) 0.020 kg / 0 lb 0.7 oz (0.044 lb)

Model page created by Harald Giese. See "Data change" for further contributors.
