Ultradyn 5 Röhren Empfänger RE55

DeTeWe

Data
Forum
Pictures
Collections

  • Year
  • 1924/1925
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 1415
    • alternative name: Deutsche Telephonwerke GmbH; || Deutsche Tel-w. & und Kabelind. || DTW

 Technical Specifications

  • Number of Tubes
  • 5
  • Valves / Tubes
  • Main principle
  • TRF without regeneration; 2 Special; 2 AF stage(s); Neutrodyne
  • Tuned circuits
  • 3 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage and/or dry batteries
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Ultradyn 5 Röhren Empfänger RE55 - DeTeWe
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 515 x 210 x 275 mm / 20.3 x 8.3 x 10.8 inch
  • Notes

  • DeTeWe Ultradyn RE55 (in Katalogen lediglich als Ultradyn 5 Röhren Empfänger bezeichnet) ist der 1. Neutrodyne-Empfänger in Deutschland. 3 abgestimmte Kreise; NF-Trafo.

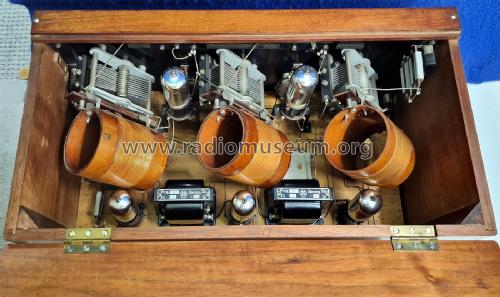

    Wellenbereiche durch auswechselbare Spulen wählbar. Als 3- 4- oder 5-Röhren-Empfänger verwendbar.

    Siehe auch Nachfolger Ultradyn RE57 (1925) und Ultradyn RE59 (1926).

  • Net weight (2.2 lb = 1 kg)
  • 8.6 kg / 18 lb 15.1 oz (18.943 lb)
  • Price in first year of sale
  • 350.00 RM
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Circuit diagram reference
  • Info Dr. H. Börner without schematic
  • Literature/Schematics (1)
  • Katalog Sachsenfunk (Leipzig) 1925, S.8 mit Preisblatt PIII
  • Picture reference

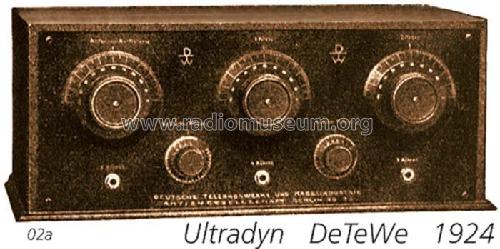

  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.
