1216; Dual, Gebr. (ID = 2118328) R-Player
Dual, Gebr.: 1216 [R-Player] ID = 2118328 1326x1077
Select picture or schematic to display from thumbnails on the right and click for download.
For model 1216, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1972–1974 Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110-125; 220-240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: 1216 - Dual, Gebr. Steidinger; St.
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 329 x 153 x 274 mm / 13 x 6 x 10.8 inch
Notes

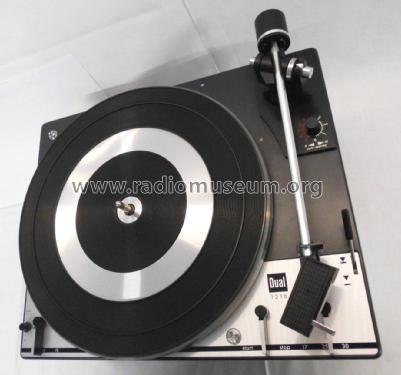

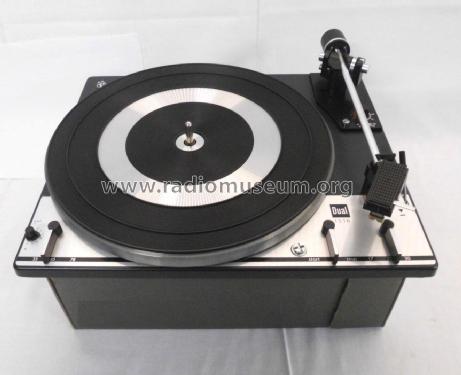

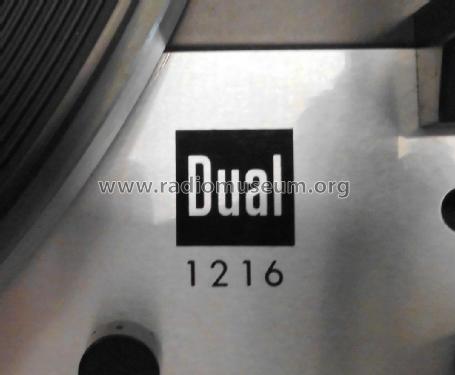

Dual 1216

HiFi Automatikwechsler-Chassis mit 3 Geschwindigkeiten 33/45/78 UpM, manuelles Einzelspiel, automatisches Einzelspiel und automatischer Plattenwechsel von bis zu
6 Schallplatten.

Asynchronmotor, 4 polig

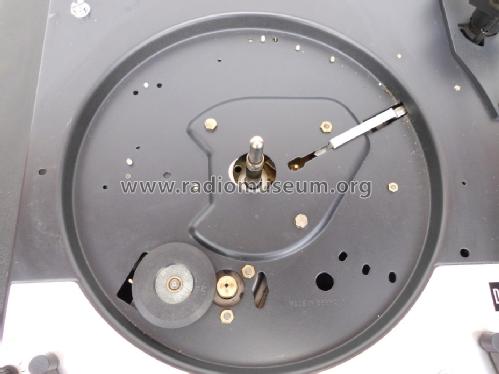

Druckguß-Plattenteller 270mm
System mit 1/2" Standard-Befestigung
Wechselachse AW3 enthalten, Abwurfsäule AS12 als Sonderzubehör

Der Automatikspieler war mit folgenden Tonabnehmersystemen lieferbar:

  • Keramiksystem Dual CDS700 mit Nadel DN70, Auflagekraft 25mN
  • Magnetsystem Shure M75 D, Nadel DN325, Auflagekraft 25mN (1972)

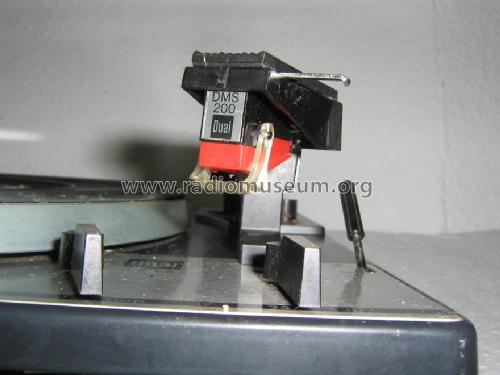

  • Magnetsystem Dual DMS200, Nadel DN201, Auflagekraft 25mN (1973)

Das Gewicht des 270mm Plattentellers wurde im Jahre 1972 mit 1,9kg und im Jahre
1973 mit 2,1kg angegeben. Für die Einbau-Industrie stand auch eine Version mit 1,45kg Plattenteller zur Verfügung.

Dieses Chassis wurde nur als Bestandteil von Komplettgeräten angeboten.



Net weight (2.2 lb = 1 kg) 4.9 kg / 10 lb 12.7 oz (10.793 lb)
Source of data Handbuch VDRG 1972/1973
Mentioned in Handbuch VDRG 1973/1974
Literature/Schematics (1) -- Original prospect or advert (Dual Programm 1972/73 und 1973/74, Serviceanleitung Jan. 1972)
