For model 1224, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1974–1978 Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110-130; 220-240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: 1224 - Dual, Gebr. Steidinger; St.
Shape Chassis only or for «building in»
Dimensions (WHD) 329 x 123 x 274 mm / 13 x 4.8 x 10.8 inch
Notes

Dual 1224

Automatikwechsler-Chassis mit 2 Geschwindigkeiten 33/45 UpM, manuelles Einzelspiel, automatisches Einzelspiel und automatischer Plattenwechsel von bis zu

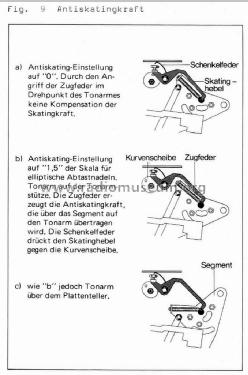

6 Schallplatten, Tonhöhenabstimmung ca. ½ Ton, Anti-skating Einstellung

Asynchronmotor, 2 polig mit vertikal verstellbarem Treibrad, 50 oder 60 Hz umrüstbar
Plattenteller 270mm, 1,45Kg
System mit 1/2" Standard-Befestigung
Wechselachse AW3 enthalten, Abwurfsäule AS12 als Sonderzubehör

Der Automatikspieler war mit folgendem Tonabnehmersystem lieferbar:

  • Keramiksystem Dual CDS650 mit Nadel DN6, Auflagekraft 40mN
  • Keramiksystem Dual CDS660 mit Nadel DN8, Auflagekraft 45mN

Siehe auch z.B. Dual_CS1224  oder  Dual KA215




Net weight (2.2 lb = 1 kg) 3.9 kg / 8 lb 9.4 oz (8.59 lb)
Source of data Handbuch VDRG 1974/1975
Mentioned in -- Original prospect or advert (Dual Programm 1974/75, 1977/78)

Model page created by Bernd P. Kieck. See "Data change" for further contributors.
