• Country
• Germany

• Manufacturer / Brand
• Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

• Year
• 1974–1978

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 124236

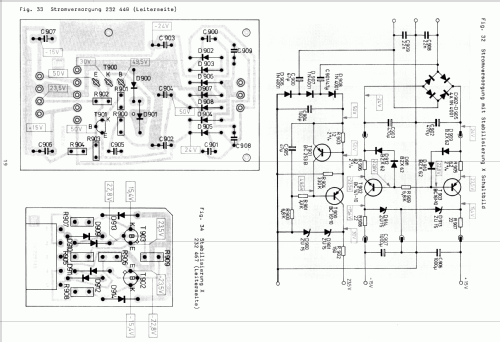

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 48

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 117; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 36 W (60 W max.)

• Material
• Wooden case

• from Radiomuseum.org

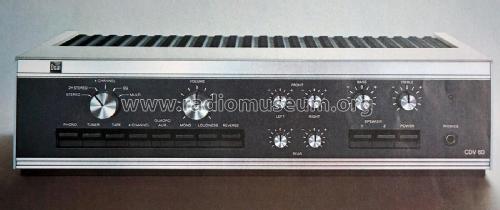

• Model: CDV 60 W - Dual, Gebr. Steidinger; St.

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 420 x 108 x 350 mm / 16.5 x 4.3 x 13.8 inch

• Notes

• HiFi-Decoder-Verstärker CDV 60 W

  Erweitert vorhandene HiFi-Stereoanlagen zur diskreten (echten) Quadrofonieanlage, System 4-4-4 (Aufnahme, Speicherung, Wiedergabe)

  Der CDV 60 W dient als Steuerverstärker der Quadrofonieanlage, besitzt dazu 4-kanalige Lautstärkeregelung und auch 4 Pegelregler zur Einstellung der "Quadro - Balance". Es gibt zwei diskrete (echte) 4-Kanal-Eingänge für einen CD4-Schallplatten-Demodulator wie z.B. Dual CD 40 und 4-Kanal-Quadrofonie-Tonbandgeräte.

  Eingebaute Decoder für SQ - Quadrofonie (4-2-4) und Multifonie (2-2-4), Quadro-Anschlußbuchse für,die ebenfalls mit Quadrobuchse ausgestatteten, Dual Kompakt oder Heimanlagen. Weitere Anschlußmöglichkeiten für Stereo-Geräte wie Tuner und Phono mag.

  Die Ausgangsleistung des CDV 60 W wird mit 2 x 18 Watt Sinus bzw 2 x 30 Watt Musikleistung angegeben.

  Gehäuseausführung: Schleiflack, weiß, siehe auch CDV 60, nußbaumfarben

  ICs: 3.

• Net weight (2.2 lb = 1 kg)
• 6.4 kg / 14 lb 1.6 oz (14.097 lb)

• Price in first year of sale
• 780.00 DM

• Source of data
• Handbuch VDRG 1974/1975

• Mentioned in
• -- Original prospect or advert (Dual Programm 1974, Dual Wertklassenübersicht 2/74)

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
