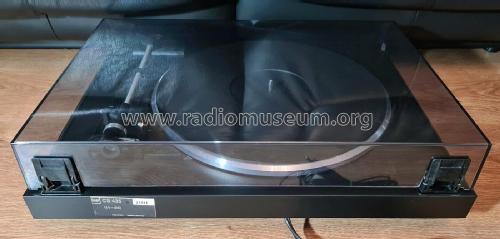

CS 435; Dual, Gebr. (ID = 457005) R-Player
Dual, Gebr.: CS 435 [R-Player] ID = 457005 933x350
Select picture or schematic to display from thumbnails on the right and click for download.
For model CS 435, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1989 ?? Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Record Player (not changer)
Power type and voltage Powered by external power supply or a main unit. / DC 12 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: CS 435 - Dual, Gebr. Steidinger; St.
Material Various materials
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 440 x 119 x 360 mm / 17.3 x 4.7 x 14.2 inch
Notes

Das Modell Dual CS 435 ist ein voll-automatischer Plattenspieler. Dieses wird im Katalog 1989 als CS 435 vorgestellt, ab etwa 1991 gibt es das Nachfolgemodell CS 435-1, das heute immer noch oder wieder(?) hergestellt wird. Der Unterschied der beiden Modelle liegt im unterschiedlichen Magnet-System, im CS 435 ist das DMS 245 (Nadel DN 245) verbaut, im CS 435-1 ist es das DMS 251 S (Nadel DN 251 S). Weitere Unterschiede gibt es bei der im Modell CS 435-1 entfallenen Transportsicherung sowie kleineren Änderungen bei den Technischen Daten. Die aktuelle Dual-Fertigung erfolgt durch die Fa. Sintron-Audio in St. Georgen/Schwarzwald.

Technische Daten: *CS 435 / CS435-1
Antrieb: el. geregelter Gleichstrom-Antrieb*:  Dual DC 205 / DC 205-1
Übertragung: Riemenantrieb
Leistungsaufnahme: 1,5 W
Stromversorgung: 12V, 150 mA (Stecker-Netzgerät)
Drehzahlen: 331/3, 45 U/min
Gleichlaufschwankung: +/- 0,008%/ 0,05% (DIN/WMRS)
Störspannungsabstand:
Rumpel-Fremd ~:   46 dB
Rumpel-Geräusch ~: 68 dB
Diamant-Nadel*: sphärisch DN 245: 18 μm  / DN 251 S: 16,5 μm
Auflagekraft: 20 mN
Übertragungsbereich: 10 … 20.000 Hz
Übertragungsfaktor*: 4 mV/5cms-1/1 kHz   /   5 mV/5cms-1/1 kHz
Tonabnehmergewicht*:  4,5 g  /  5 g
Gesamtkapazität:  ca. 160 pF
Aktuelle Preise:
Modell CS 435-1 mit DMS 251 S: 309 €
Modell CS 435-1 mit AudioTechnica AT 95E : 339 €.

Net weight (2.2 lb = 1 kg) 3.780 kg / 8 lb 5.2 oz (8.326 lb)
Price in first year of sale 339.00 DM
Collectors' prices
Mentioned in - - Manufacturers Literature

Model page created by Götz Linss. See "Data change" for further contributors.
