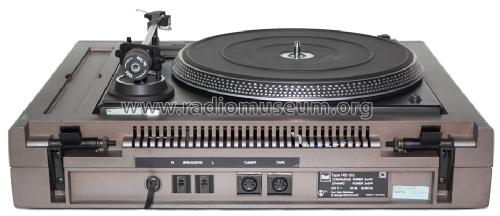

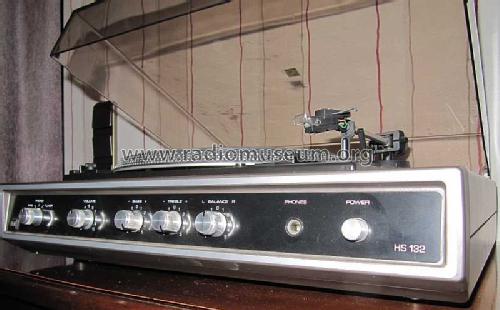

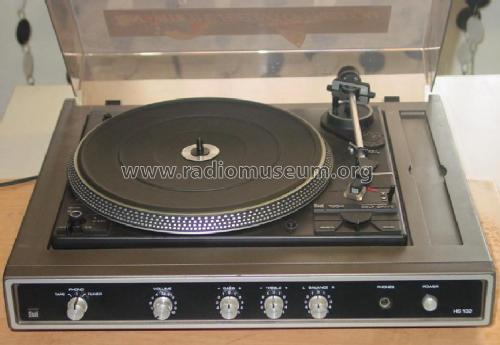

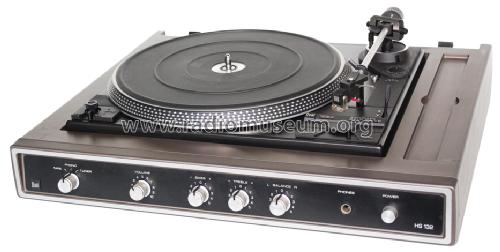

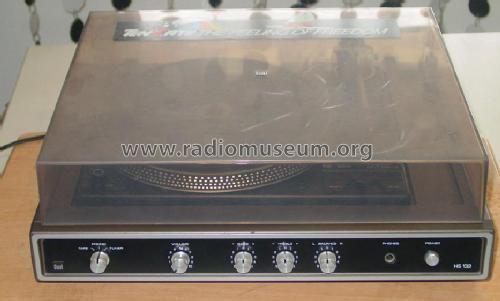

HS132; Dual, Gebr. (ID = 106885) R-Player
Dual, Gebr.: HS132 [R-Player] ID = 106885 933x644
Select picture or schematic to display from thumbnails on the right and click for download.
For model HS132, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1980 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 2: BC549 BC549 TDA1010 TDA1010
Main principle Audio-Amplification
Wave bands - without
Details Other Combination - see Notes
Power type and voltage Alternating Current supply (AC) / 230 Volt
Loudspeaker - This model requires external speaker(s).
Power out 8 W (unknown quality)
from Radiomuseum.org Model: HS132 - Dual, Gebr. Steidinger; St.
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 440 x 170 x 380 mm / 17.3 x 6.7 x 15 inch
Notes Plattenspieler-Chassis Dual 1234 (ohne), oder Dual 1254 (mit Stroboskop)
33/45 U/min, "Pitch Control". Anschlüsse für Tuner, Tonband bzw. Kassettenrecorder
2 Lautsprecher. Kopfhörer-Ausgang an Frontseite, schaltet Lautsprecher-Ausgänge ab.
Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Price in first year of sale 372.00 DM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Peter Böhm. See "Data change" for further contributors.



All listed radios etc. from Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Here you find 850 models, 807 with images and 459 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Dual, Gebr.: HS132
Threads: 1 | Posts: 3
Hits: 2162     Replies: 2
dual: HS132;
Jörg Holtzapfel
03.Jun.11
  1

Ich habe bei ebay für 1,50 Euro den Dual HS132, also Dual 1254 mit integriertem Verstärker ersteigert, der heute ankam (recht guter Zustand.)

Verbaut ist der Plattenspieler Dual 1254, hier mit Baujahr ab 1984 (bis 1989) angegeben.

Wenn man im radiomuseum unter HS132 nachschaut, steht dort unter Jahr: 1980

Da ich es für unwahrscheinlich halte, dass diese 4 Jahre Zeitunterschied stimmen, habe ich

ein bißchen gegoogelt und dort zweimal in Foren ergoogelt, dass  es den CS1254 wohl schon 1980 gegeben hat. Leider ist dieses Foren-google-Ergebnis wohl noch kein eindeutiger Beweis.

Meine Frage:

Ist es denn überhaupt möglich, dass Dual vier Jahre abwartet (obwohl schon fix u. fertig konstruiert),

um dann den CS1254 ohne Verstärker rauszubringen?



Gruß

J.Holtzapfel

Wolfgang Bauer
03.Jun.11
  2


Sg. Herr Holtzapfel,

natürlich gab es den CS1254 schon 1980. Siehe das von mir hochgeladene Datenblatt beim Modell.
Ich habe die Änderung beim Modell eingetragen.

MfG. WB.

Jörg Holtzapfel
03.Jun.11
  3

Lieber Herr Bauer,

vielen Dank für die prompte Antwort.

Nun sind die "Sachverhalte" wieder klar, woraufs ja wohl hauptsächlich ankommt.

MfG

J.H.
