• Paese
• Germania

• Produttore / Marca
• Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

• Anno
• 1968/1969

• Categoria
• Registratore audio/video e/o riproduttore

• Radiomuseum.org ID
• 117135

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 5

• Semiconduttori
• B30C400 BC108 BC172 BC173 AC180 AC181

• Principio generale
• Amplificatore audio

• Gamme d'onda
• - senza

• Particolarità
• Giradischi+AmplifBF+Altoparlant

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 150; 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 6 W (qualità ignota)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org

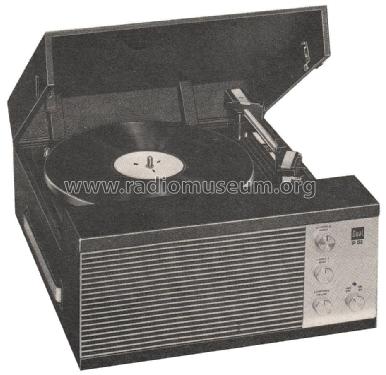

• Modello: P52 - Dual, Gebr. Steidinger; St.

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 373 x 160 x 415 mm / 14.7 x 6.3 x 16.3 inch

• Annotazioni

• Phono-Chassis = 1010F.

  In der Standardausführung ist das Gerät mit dem Dual Stereo-Kristall-Tonabnehmer-system CDS 630 mit der Abtastnadel Dual DN5 ausgerüstet, Die Auflagekraft des Tonabnehmersystems wird auf 3,5 - 4,5p richtig eingestellt.

  Die Wiedergabe von Stereo-Schallplatten ist durch Anschluss eines z.B. Dual CV12 Stereo-Verstärkers möglich, unter Verwendung des Verbindungskabel 25S - U20 (Sonderzubehör).

  Der Verstärkerkoffer darf nicht an Allstromgeräte angeschlossen werden.

  Technische Daten:

  SIcherungen: bei 220/ 240 V          125 mA träge
                        bei 110/ 150 V           250 mA träge
  1G-Schmelzeinsatz 1A flink zur Absicherung der Endstufe

  Leistungsaufnahme: 25 V

  Verstärker:     4-stufig mit eisenloser 6W Gegentakt-Endstufe

  Eingangsempfindlichkeit:    800 mV an 470 kΩ

• Peso netto
• 9.3 kg / 20 lb 7.8 oz (20.485 lb)

• Prezzo nel primo anno
• 288.00 DM

• Fonte dei dati
• Handbuch VDRG 1968/1969

• Autore
• Modello inviato da Bernd P. Kieck. Utilizzare "Proponi modifica" per inviare ulteriori dati.
