Party 300A

Party 300A; Dual, Gebr. (ID = 2395393) R-Player Party 300A; Dual, Gebr. (ID = 2395394) R-Player
Party 300A; Dual, Gebr. (ID = 2395395) R-Player Party 300A; Dual, Gebr. (ID = 2300673) R-Player
Party 300A; Dual, Gebr. (ID = 2223012) R-Player Party 300A; Dual, Gebr. (ID = 2223013) R-Player
Party 300A; Dual, Gebr. (ID = 50976) R-Player Party 300A; Dual, Gebr. (ID = 101256) R-Player
Party 300A; Dual, Gebr. (ID = 101258) R-Player Party 300A; Dual, Gebr. (ID = 101259) R-Player
Use red slider bar for more.
Party 300A; Dual, Gebr. (ID = 2395393) R-Player

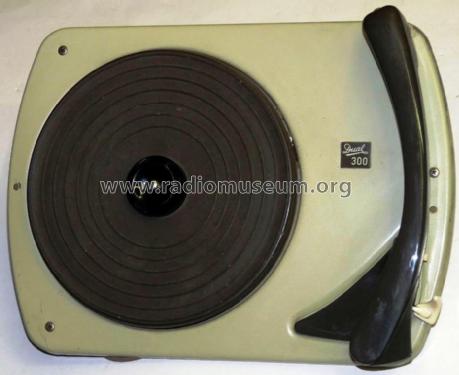

Dual, Gebr.: Party 300A [R-Player] ID = 2395393 1400x1751
Select picture or schematic to display from thumbnails on the right and click for download.
For model Party 300A, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1961–1963 Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Party 300A - Dual, Gebr. Steidinger; St.
Material Leather / canvas / plastic - over other material
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 335 x 150 x 260 mm / 13.2 x 5.9 x 10.2 inch
Notes 4 Geschwindigkeiten; Stereo-Kristall-System.
Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Price in first year of sale 116.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Here you find 843 models, 800 with images and 458 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Dual, Gebr.: Party 300A
Threads: 1 | Posts: 3
Hits: 2866     Replies: 2
dual: 300A (300 A); Party
Manfred Tragner
16.Nov.06
  1

Hallo,

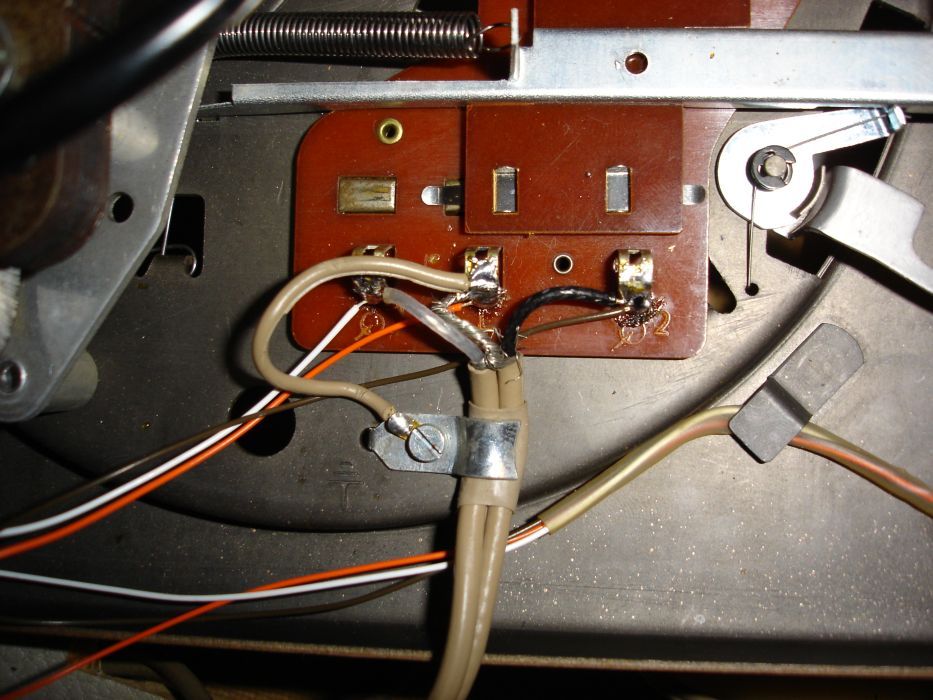

wer kann mir die richtige Anschlussverbindung für meinen Party 300 mitteilen. derzeit sind die Verbindungsleitungen wie auf den Photos zu sehen, irgendwie funktioniert diese Schaltvariante aber leider nicht richtig.

Mit freundlichen Grüßen

Manfred Tragner

Attachments

Hilmer Grunert
17.Nov.06
  2

Guten Abend Herr Tragner,

Hier ein Foto von einem "unverbastelten" Tonarm:

Wie man deutlich sehen kann, wird hier eine 2-adrige, abgeschirmte Leitung verwendet. Von Unten gesehen - links:Schwarz; Mitte: Weiß; und rechts die Abschirmung als Masse. Unter dem Chassis enden die Leitungen dann so wie auf Ihrem Foto. Rot würde dann der Abschirmung entsprechen, die hier aber keine ist. Die Drahtbrücke von der Schraube des Chassis gibt es im Original auch nicht. Diese Leitung ist im Original von dieser Schraube am Chassis nach Außen zum mittleren (Masse) Kontakt des Steckers zum anzuschließenden Radios ausgeführt.

Ich hoffe Ihnen geholfen zu haben!

mit freundlichen Grüßen - Hilmer Grunert

Attachments

Manfred Tragner
17.Nov.06
  3

Guten Tag Herr Grunert,



vielen Dank für die Hinweise und das Foto, hat mir bei der Richtigstellung sehr geholfen.

Mit freundlichen Grüßen

Manfred Tragner


Dual, Gebr.: Party 300A
End of forum contributions about this model
