RR2050

Ducati, SSR (Società Scientifica Radio Brevetti Ducati); Bologna

Data
Forum
Pictures
Collections

  • Year
  • 1948/1949
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 98465

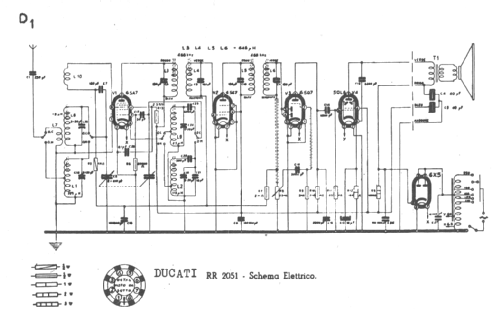

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 462 kHz
  • Wave bands
  • Broadcast and Short Wave (SW).
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 1.4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: RR2050 - Ducati, SSR Società
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 410 x 220 x 170 mm / 16.1 x 8.7 x 6.7 inch
  • Notes

  • Elenco valvole riportato da Guida Pratica AR III: 6SA7 6SK7 6SQ7 50L6 6X5.
    Esiste un evidente errore in uno dei due schemi presenti: Sono indicate tutte le valvole 12xxx anzichè 6xxx, ma nel prospetto sopra lo schema sono riportate tutte 6xxx e la presa per la loro alimentazione è indicata 6,3 V.

    Autotrasformatore: Telaio collegato alla rete elettrica. Non tutti i casi sono dichiarati poichè spesso chi propone il modello non lo può sapere.

  • Author
  • Model page created by Alessandro De Poi. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Ducati, SSR Società: RR2050

Threads: 1 | Posts: 1

In allegato, per chi ne avesse bisogno, si trova la scala parlante in formato digitale della radio Ducati RR2050. Posso inviare su richiesta scansione ad una risoluzione maggiore e in formato PNG (senza perdita di informazioni come JPEG), che mantiene anche per la stampa le dimensioni originali della scala parlante.
Ho dovuto effettuare l'acquisizione, il fotoritocco e la successiva riproduzione, in quanto il vetro della scala originale era purtroppo rotto in più punti. Nel file allegato i buchi per le manopole non sono presenti ma sono stati anneriti, io li ho ritagliati dopo l'applicazione sul vetro con una lametta (anche perché alla fine sono nascosti dalle manopole). Lo sfondo nero su cui poggia la scala parlante rende la riproduzione poco leggibile (in particolare per le scritte gialle e beige) se effettuata con comuni stampanti a getto d'inchiostro, in tal caso si può fissare un cartoncino (rimovibile in qualsiasi momento) un po' più chiaro sul supporto con funzione di sfondo.
Consiglio, prima della stampa, di modificare l'immagine in modo da renderla speculare ("rifletti orizzontalmente" o "flip horizontally"). Salvare l'immagine (o aprirla in un'altra finestra) per vederla ad alta risoluzione, qui di seguito è stata ridimensionata per migliorare la visibilità della pagina.

Scala parlante radio Ducati RR2050

Alessandro De Poi, 25.Jan.07
