• Year
  • 1933/1934
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 68586
    • alternative name: SED

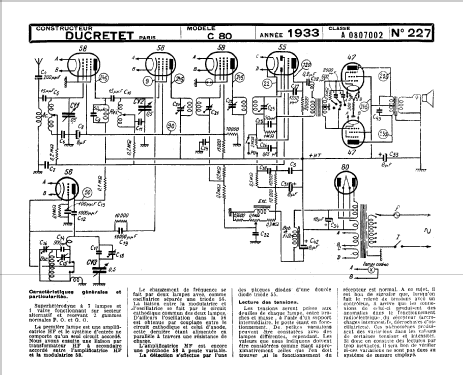

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superhet with RF-stage
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 100-260 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: C80 [50 périodes, 100-260 V] - Ducretet -Thomson; avant:
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Notes
  • Anti-fading, réglage silencieux, anti-parasites, filtre de tonalité. Étage HF, étage BF en push-pull. Prise pick-up.

    Les parties HF, MF, détection, commande automatique de volume et suppresseur de bruit sont les mêmes que sur modèle C70.

    Modèle pour alimentation sur secteur alternatif 50 périodes. Voir aussi le modèle spécial pour 25 périodes qui ne fonctionne sur une tension de 110 volts.

  • Price in first year of sale
  • 3,250.00 FRF
  • External source of data
  • Serge Laffont/Martin Renoth
  • Mentioned in
  • -- Original prospect or advert
  • Literature/Schematics (2)
  • -- Original-techn. papers.
  • Literature/Schematics (3)
  • Radio & Phono Matériel, No. 95, Mai 1934
