• Year
  • 1937/1938
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 297269
    • alternative name: SED

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superhet with RF-stage; ZF/IF 450 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 105-250 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 25 cm = 9.8 inch
  • Power out
  • 7 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: C870 - Ducretet -Thomson; avant:
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 560 x 530 x 340 mm / 22 x 20.9 x 13.4 inch
  • Notes

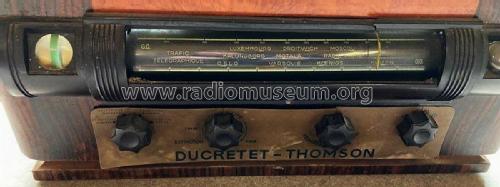

  • 3 gammes d'ondes : OC de 16 à 6 MHz, PO de 1500 à 500 kHz, GO de 350 à 150 kHz. Anti-fading différé. Sélectivité variable. Cadran tubo-sélecteur rotatif.

    Ébénisterie palissandre, applications loupe de noyer, diapason or mat.

    Modèle spécial pour 25 périodes.

    Ce modèle est identique au C888 sauf le dispositif anti-parasites avec une lampe 6C6 additionnelle de ce dernier.

    L'attribution du modèle est incorrecte dans la page un du schéma No. 222 de la Schémathèque : le premier schéma est pour modèle C888, pas pour modèle C870. De plus, à la page deux il montre Pathé comme constructeur, ce qui est erroné.

  • Price in first year of sale
  • 3'990.00 FRF
  • Mentioned in
  • -- Original prospect or advert (Le Journal, 05.11.1937)
  • Author
  • Model page created by Mark Hippenstiel. See "Data change" for further contributors.
