Röhrentester Duovac Vers. 1-5

EIGENBAU (selbst geb. - nicht Nachbau) - siehe auch Nachbau oder Selbstbau - evtl. Unbekannt

Data
Forum
Pictures
Collections

  • Year
  • 2020
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 321600

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 230 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Röhrentester Duovac Vers. 1-5 - EIGENBAU selbst geb. - nicht
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 350 x 200 x 80 mm / 13.8 x 7.9 x 3.1 inch
  • Notes

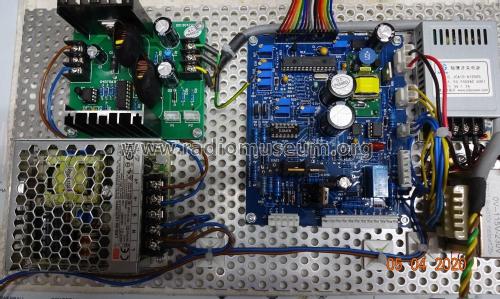

  • Eigenbau-Röhrenmeßgerät (Unikat). Mainbord, Heizspannungswandler 1,2 V - 60 V, Trafos und Netzteile stammen von der Firma Radio Elec aus Frankreich.

    Mainboard Steuerung durch PIC16F876A-I/SP.
    Firmware Vers.1-5
    Messmodus: Gepulst, betrieben von einem 8-Bit-Mikrocomputer mit 12 MHz.
    Intervall zwischen den Messungen: 0,5 Sekunden.
    Anodenspannungsbereich: mindestens 2 bis 450 Volt.
    Anodenstrom (maximal): 340 mA.
    Spannungsbereich G1: mindestens 0 - 100 Volt.
    Spannungsbereich G2: mindestens 15 - 350 Volt.
    Gegen Überlast gesichert.

  • Net weight (2.2 lb = 1 kg)
  • 2 kg / 4 lb 6.5 oz (4.405 lb)
  • Author
  • Model page created by Gerhard Härtl. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Röhrentester Duovac is part of the collections of the following members.

 Forum

Forum contributions about this model: EIGENBAU selbst geb.: Röhrentester Duovac Vers. 1-5

Threads: 1 | Posts: 2

Hallo Radiofreunde,

Will heute meinen neuen Selbstbau Röhrentester Duovac Vers.1-5 vorstellen.

Die meisten Teile sind von Radio Elec aus Frankreich Duokit2.

Die Frontplatte habe ich selbst entworfen,ein Bekannter hat sie mit dem Laser aus Alu ertellt.

Das Holzgehäuse hat ein verwandter Schreiner angefertigt.

Die Heizspannung kann Intern umgeschaltet werden,regelbar von 1,2V-14V oder 14-62V wird mit einem Wandler erzeugt gespeist aus einem 15V Schaltnetzteil.

Beim ersten testen hatte ich eine hohe Schwingneigung mit einer PL 504,dann habe ich sämtliche Heizleitungen in abgeschirmten Ölflex Kabel verlegt und alle Heizdrähte mit Ferritperlen bestückt.

Dann funktionierte es super.

Meinen RPG 70 Adapter habe ich nachgerüstet,jetzt kann ich ihn auch für das Duovac benutzen.

Viele Grüsse

Gerhard Härtl



GHallo Radiofreunde

Habe in meiner Röhrensammlung eine QE 06/50(807) gefunden und wollte sie testen mit meinem Duovac Tester aber leider keinen Sockel dafür,baute dann einen Sockel US-5-Stift (Medium 5-pin) in meinen Prüfadapter ein nun konnte ich die Röhre testen.

Zusätzlich baute ich mir 1Poti mit 1MegOhm und eines mit 2MegOhm und 4 2mm Buchsen ein zum testen von Magischen Augen als Vorwiderstände.

Gruss

Gerhard Härtl

Gerhard Härtl, 19.Apr.20
