RD200

RD200; Elac Electroacustic (ID = 1081624) Radio
RD200; Elac Electroacustic (ID = 1033275) Radio RD200; Elac Electroacustic (ID = 981293) Radio
RD200; Elac Electroacustic (ID = 755466) Radio RD200; Elac Electroacustic (ID = 406539) Radio
RD200; Elac Electroacustic (ID = 545914) Radio RD200; Elac Electroacustic (ID = 981295) Radio
RD200; Elac Electroacustic (ID = 1033276) Radio RD200; Elac Electroacustic (ID = 1033277) Radio
Use red slider bar for more.
RD200; Elac Electroacustic (ID = 1033275) Radio
Elac Electroacustic: RD200 [Radio] ID = 1033275 933x677
Select picture or schematic to display from thumbnails on the right and click for download.
For model RD200, Elac Electroacustic GmbH; Kiel:

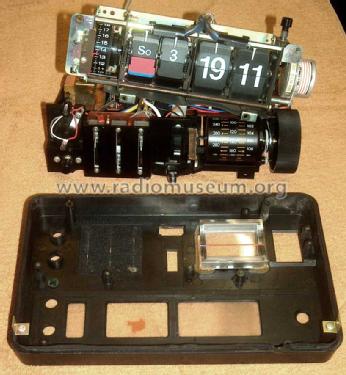

Der Radiowecker nach der Reinigung.

Country:  Germany
Manufacturer / Brand:  Elac Electroacustic GmbH; Kiel
Year: 1975–1978 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 16:
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: RD200 - Elac Electroacustic GmbH; Kiel
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Clock ((Alarm-) Clock Radio).
Dimensions (WHD) 252 x 170 x 185 mm / 9.9 x 6.7 x 7.3 inch
Notes 3-Band-Uhrenradio mit Digital-Zeit- und Datumsanzeige. 24 Stunden-Weck- und Zeitanzeige, getrennte Höhen- und Tiefenregelung. Stromausfall-Anzeige.
TB-Anschluss, Kopfkissenlautsprecher.
Gehäuse in Altweiss oder Chromgelb.
Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Collectors' prices
Source of data Handbuch VDRG 1975/1976
Mentioned in Handbuch VDRG 1976/1977 (und 1977/78)

Model page created by Bernd P. Kieck. See "Data change" for further contributors.



All listed radios etc. from Elac Electroacustic GmbH; Kiel
Here you find 242 models, 215 with images and 81 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Elac Electroacustic: RD200
Threads: 1 | Posts: 3
Hits: 1905     Replies: 2
elac: ELAC RD200;
Reiner Scholz
03.Dec.12
  1

Wer kann mir gegen Kostenerstattung eine Kopie der Bedienungsanleitung senden?

Mir wäre auch schon geholfen, wenn ich erfahren könnte, wozu die rot leuchtende TIME Taste gedacht ist. Sie war heute mal an, dann nach Drücken für immer aus.

Gruß R.Scholz

Bernhard Nagel
03.Dec.12
  2

Laut Schaltplan ist es die Stromausfall-Anzeige mit Rücksetz-Taste kombiniert.

Problem: Ein vorübergehender Stromausfall ist bei einem Synchronlaufwerk nicht gleich erkennbar, da das Uhrwerk nach Netzwiederkehr von selbst anläuft.

Lösung: Eine rücksetzbare Auswerteschaltung (bistabile Kippschaltung) die den Ausfall speichert und anzeigt. Dafür dient das Flip-Flop mit TR501, TR502 und dem Treiber TR503 mit Anzeigelampe PL50.. nebst Taster S50..

Elac RD200: Stromausfall-Anzeige mit Rücksetz-Taster

Funktion: Annahme, das Gerät sei stromlos. Bei Anlegen der Versorgungsspannung wird TR502 sofort durchgeschaltet, TR501 bleibt gesperrt. Der Kondensator zwischen B und E von TR501 sorgt für die Eindeutigkeit des Kippzustandes beim Einschalten. TR503 wird durchgeschaltet und lässt die Lampe "Time" aufleuchten. Der Taster S50.. legt beim Betätigen die Basis von TR502 an - Ub, das Flip-Flop kippt in den Zustand TR501 leitend - TR502 gesperrt. Dadurch wird TR503 gesperrt, die Lampe ist stromlos und erlischt.

Edit 8.12.2012: Fehler in Schaltplan-Auszug und Beschreibung beseitigt. + Pol der Stromversorgung ist hier die Masse (Spannungsbezug).

Reiner Scholz
03.Dec.12
  3

Hallo Herr Nagel, herzlichen Dank für´s Forschen und Aufbereiten.

Sehr fürsorglich gedacht von den Elacs.

Gruß  R.Scholz
