Elektronisches Netzgerät B

Elektronisches Netzgerät B; Elektromess Dresden; (ID = 667847) Power-S
Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421887) Power-S Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421890) Power-S
Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421888) Power-S Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421889) Power-S
Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421891) Power-S Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421892) Power-S
Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421893) Power-S Elektronisches Netzgerät B; Elektromess Dresden; (ID = 668687) Power-S
Elektronisches Netzgerät B; Elektromess Dresden; (ID = 668689) Power-S Elektronisches Netzgerät B; Elektromess Dresden; (ID = 668690) Power-S
Use red slider bar for more.
Elektronisches Netzgerät B; Elektromess Dresden; (ID = 421887) Power-S

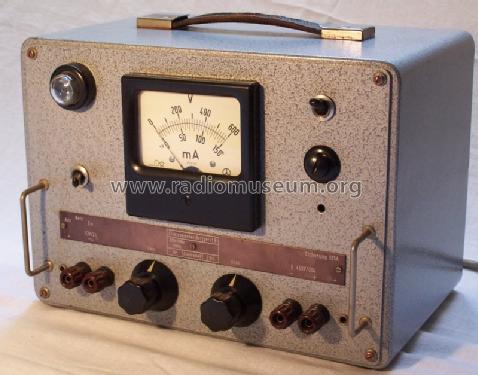

Elektromess Dresden;: Elektronisches Netzgerät B [Power-S] ID = 421887 800x627
Select picture or schematic to display from thumbnails on the right and click for download.
For model Elektronisches Netzgerät B, Elektromess Dresden; PGH (Ostd)

Country:  Germany
Manufacturer / Brand:  Elektromess Dresden; PGH (Ostd)
alternative name

Bittorf, W.
Year: 1961 ? Category: Power supply/conditioner or battery or charger
Valves / Tubes 4: EYY13 EZ80 EF80 SRS552N GR28-10 GR28-10
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Elektronisches Netzgerät B - Elektromess Dresden; PGH Ostd
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 275 x 205 x 170 mm / 10.8 x 8.1 x 6.7 inch
Notes Ausgangsspannung stabilisiert und stufenlos regelbar von 0-450 V, max. Ausgangsstrom 100 mA; Messwerk umschaltbar zwischen V-A; feste Ausgangsspannung 6,3 V/2 A~; Regelung erfolgt mit zwei Reglern grob + fein; Nullpunktabgleich der Ausgangsspannung möglich.
Neuere Ausführung mit Siliziumdioden an Stelle der EYY13. Dann nur 3 Röhren.
