Röhrenprüfgerät RPG64

Elektromess Dresden; PGH (Ostd)

Data
Forum
Pictures
Collections

  • Year
  • 1964 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 75120
    • alternative name: Bittorf, W.

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 0
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Röhrenprüfgerät RPG64 - Elektromess Dresden; PGH Ostd
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 440 x 410 x 180 mm / 17.3 x 16.1 x 7.1 inch
  • Notes
  • Erste Modelle noch mit GR28-10 von DGL.
  • Net weight (2.2 lb = 1 kg)
  • 12 kg / 26 lb 6.9 oz (26.432 lb)
  • External source of data
  • aus eigener Sammlung - Original Betriebsanleitung
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

 Collections | Museums | Literature

Collections

The model Röhrenprüfgerät is part of the collections of the following members.

 Forum

Forum contributions about this model: Elektromess Dresden;: Röhrenprüfgerät RPG64

Threads: 4 | Posts: 26

Liebe Leser,

vor Jahren bin ich günstig an ein solches Gerät gekommen, leider war der schwer zu beschaffende Glimmstabilisator StR150/60 defekt (Glasbruch).
Nun ist es mir endlich gelungen, einige neue Exemplare dieses Stabis aufzutreiben.

Wer das selbe Problem hat und einen solchen Stabi benötigt, darf sich gern an mich wenden.

Viele Grüße

Stefan Müller

eMailadresse: ve301(ät)freenet.de

Stefan Müller, 15.Apr.18

Weitere Posts (1) zu diesem Thema.

Hallo verehrte Mitleser,

auf unten angehängter Prüfkarte meines RPG64 sind die Röhren

  • KL658
  • KL668
  • KL678
  • KL694

aufgeführt, über die ich in der Röhrendatenbank jedoch nichts finden kann. Auch im Internet wurde ich nicht fündig. Wer kann hier etwas dazu beitragen?

Beste Grüße,

Jochen
Thread wurde zum Modell verschoben.

Attachments

Jochen Amend, 07.Sep.13

Weitere Posts (4) zu diesem Thema.

werte sammlerkollegen,

ich habe heute mein neuerworbenes rpg64 bekommen und es entpuppte sich als wahres wunderwerk, immerhin zeigten meine marodesten röhren beim testen 80% und mehr...

so begann ich die tatsächlichen spannungen mit den eingestellten zu vergleichen und hatte z.b. statt 200Volt satte 242volt anodenspannung. die heizspannung lag statt 6,3volt bei 6,7volt. Bei 90 volt waren es dann schon 112 volt an der fassung. das aber ohne belastung.

dies treibt natürlich die werte extrem nach oben, von messergebnissen kann man hier nicht mehr sprechen - leider. ich verwende einen vorschalttrafo und betreibe das gerät mit exakt 219 volt.
am netz kann es nicht liegen.

lt. betriebsanleitung kommt als fehlerquelle die stabiröhre STR150/60 in frage, oder widerstand Nr. 23 oder Nr. 27. den grossen lastwiderstand hatte ich aufgrund der schwarzen verfärbung im verdacht, ausgelötet und geprüft, aber dieser ist in ordnung. ich gehe davon aus, dass die stabiröhre nicht mehr ausreichend arbeitet, jedoch kann ich diese nicht überprüfen.

hat vielleicht jemand einen tipp wo man die glättungsröhre evtl noch bekommen könnte, oder  ersatz? oder sonst eine lösung die ein nichtfachmann hinbekommen kann?

vielleicht hat jemand einen schaltplan und werte? das würde sehr helfen!

das ding hab ich mir selbst zu weihnachten geschenkt - eine bittere pille...


frohes fest!!
fred

Manfred Kröll † 2.9.2013, 23.Dec.04

Weitere Posts (10) zu diesem Thema.

Ich habe seit einiger Zeit ein Röhrenprüfgerät RPG 64 der Firma PGH Elektromess in meinem Besitz. Es arbeitet auch mit Prüfkarten, allerdings müssen nach den Karten diverse Schiebeschalter in Position gebracht werden, um eine Röhre zu Testen. Die Position der Schiebeschalter ist auf den Prüfkarten dargestellt - ein simples System aber es funktioniert gut. Ich besitze einige Karten dafür und würde sie gerne Jedermann zur verfügung stellen (hochladen) aber wo?   Vielleicht sind ja noch einige Geräte in Betrieb ?

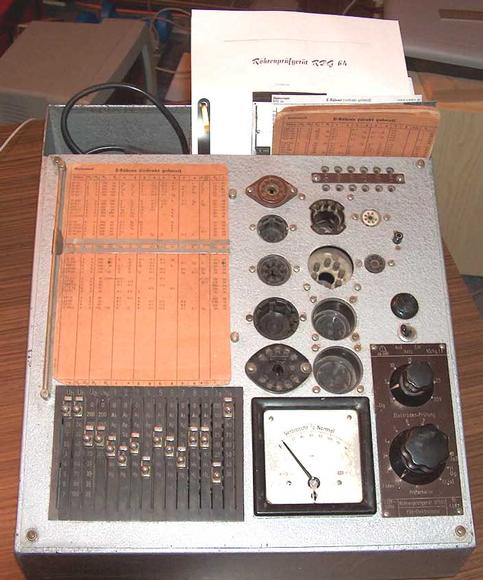

Hier ein Bild des Gerätes:

Die Firma PGH Elektromess hatte ihre Adresse in:

8021 Dresden      Bärensteiner Straße 5a

Gruß  -  Hilmer Grunert

Hilmer Grunert, 23.Jan.04

Weitere Posts (11) zu diesem Thema.
